هد و دبی چیست؟ (راز انتخاب پمپ که فروشنده‌ها نمی‌گویند)

وقتی شیر آب را باز می‌کنید اما فشاری نیست!

تصور کنید طبقه چهارم هستید، سر و صورتتان پر از کف شامپو است و درست لحظه‌ای که نیاز به آب دارید، فشار دوش تبدیل به یک «باریکه‌ی» ضعیف و غمگین می‌شود. اعصاب‌خردکن است، نه؟

احتمالاً اولین فکری که به ذهنتان می‌رسد این است: «پمپ ساختمان زور ندارد». اما حقیقت اینجاست که پمپ‌ها زور و بازوی کافی دارند، به شرطی که زبانشان را بفهمیم. مشکل اصلی لوله‌ها یا خرابی دستگاه نیست؛ مشکل اغلب در نادیده گرفتن دو کلمه مرموز روی پلاک فلزی پمپ است: هد (Head) و دبی (Debit).

قبل از هر چیز بگذارید خیالتان را راحت کنم؛ اینجا قرار نیست درباره رزرو هتل در شهر «دبی» یا جاذبه‌های توریستی امارات صحبت کنیم! اینجا صحبت از قلب تپنده تاسیسات ساختمان شماست.

شما نیازی به مدرک مهندسی مکانیک ندارید، اما برای اینکه پولتان را دور نریزید و فشار آب استاندارد داشته باشید، باید تفاوت این دو مفهوم را بدانید. هد و دبی دقیقاً همان مرز باریک بین یک دوش آب گرم لذت‌بخش و یک هزینه میلیونیِ بی‌فایده هستند. بیایید یک‌بار برای همیشه این دو قلوهای فنی را به ساده‌ترین شکل ممکن بشناسیم.

دبی (Debit) یا آب‌دهی؛ حجم زندگی در لوله‌ها

اگر پمپ آب را به یک پیشخدمت رستوران تشبیه کنیم، دبی سرعت و تعداد بشقاب‌هایی است که او می‌تواند سر میز بیاورد. خیلی‌ها فکر می‌کنند اگر آب با شدت زیاد به پوست دست برخورد کند، یعنی دبی زیاد است. این اشتباه محض است! آن «ضربه‌ای» که حس می‌کنید فشار است، اما حجم آبی که تشت حمام را پر می‌کند، دبی است.

دبی (که گاهی دیس شارژ هم نامیده می‌شود) پاسخ به این سوال ساده است: «این پمپ چقدر سریع می‌تواند مخزن آب مرا پر کند؟»

تعریف دبی به زبان ساده

بیایید فرمول‌های فیزیک سیالات را کنار بگذاریم. دبی یعنی مقدار (حجم) آبی که در یک زمان مشخص از دهانه‌ی پمپ خارج می‌شود. تصور کنید یک سطل ۲۰ لیتری دارید:

• اگر شیر آب را باز کنید و سطل در ۱ دقیقه پر شود، دبی شما ۲۰ لیتر بر دقیقه است.
• اگر فشار کم باشد و پر شدن سطل ۲ دقیقه طول بکشد، دبی شما به ۱۰ لیتر بر دقیقه کاهش یافته است.

پس هر جا کلمه دبی، آب‌دهی یا ظرفیت پمپ را شنیدید، فقط به «مقدار آب» فکر کنید، نه زور و فشار آن.

واحدهای اندازه‌گیری رایج (زبان مخفی مهندس‌ها)

وقتی برای خرید پمپ به بازار یا سایت‌های فروشگاهی می‌روید، با حروفی عجیب و غریب روبرو می‌شوید. نترسید، ترجمه آن‌ها بسیار ساده است. دانستن این واحدها برای مقایسه قدرت پمپ‌ها حیاتی است:

1. لیتر بر دقیقه (L/min): رایج‌ترین واحد برای پمپ‌های خانگی. مثلاً یک دوش حمام استاندارد حدود ۱۰ تا ۱۵ لیتر بر دقیقه آب مصرف می‌کند. اگر پمپ شما ۳۰ L/min دبی دارد، یعنی می‌تواند همزمان آبِ دو دوش حمام را تامین کند.
2. متر مکعب بر ساعت (m³/h):
   این واحد "غول‌مرحله‌آخر" است و معمولاً برای پمپ‌های صنعتی، کشاورزی یا ساختمان‌های خیلی بزرگ استفاده می‌شود.

   یک تقلب مهندسی: برای تبدیل متر مکعب بر ساعت به لیتر بر دقیقه، عدد را در ۱۶.۶ ضرب کنید.
   مثال: ۲ متر مکعب بر ساعت ≈ ۳۳ لیتر بر دقیقه.

3. لیتر بر ثانیه (L/s):
   کمتر روی پلاک پمپ‌های خانگی دیده می‌شود و بیشتر در محاسبات دقیق مهندسی کاربرد دارد.

 هد (Head) یا ارتفاع؛ زور بازوی پمپ

اگر در بخش قبل گفتیم «دبی» تعداد بشقاب‌هایی است که یک پیشخدمت حمل می‌کند، هد (Head) قدرت پاهای او برای بالا رفتن از پله‌هاست. هد دقیقاً نشان‌دهنده زور بازوی پمپ برای غلبه بر نیروی جاذبه زمین است.

وقتی روی پلاک پمپ می‌بینید نوشته شده Head: 40m، یعنی اگر یک لوله بی‌نهایت بلند را به صورت عمودی به پمپ وصل کنید، این پمپ می‌تواند آب را (بدون در نظر گرفتن اصطکاک) تا ارتفاع ۴۰ متر بالا بفرستد و در آن نقطه آب متوقف می‌شود.

تفاوت کلیدی هد (متر) و فشار (بار)

بسیاری از مردم و حتی برخی لوله‌کش‌ها، «هد» و «فشار» را به جای هم استفاده می‌کنند. درست است که این دو به هم مربوط‌اند، اما یکی نیستند.

• هد (Head): به زبان ارتفاع صحبت می‌کند. واحد آن متر (m) است.
• فشار (Pressure): به زبان نیرو صحبت می‌کند. واحد آن بار (Bar) یا PSI است.

راز تبدیل سریع برای خریداران: برای آب تمیز، فرمول تبدیل بسیار ساده است: هر ۱ بار فشار ≈ ۱۰ متر هد (ارتفاع) پس اگر فشارسنج موتورخانه عدد ۴ بار را نشان می‌دهد، یعنی پمپ شما توانی معادل ۴۰ متر ارتفاع دارد. این فرمول طلایی را هنگام خرید به خاطر بسپارید تا گیج نشوید.

هد استاتیک در برابر هد دینامیک (ارتفاع ساختمان vs افت در مسیر)

اینجا همان نقطه‌ای است که ۹۰٪ اشتباهات در انتخاب پمپ رخ می‌دهد. شما متر لیزری را برمی‌دارید و ارتفاع ساختمان را اندازه می‌گیرید: ۱۵ متر. پس یک پمپ با هد ۱۵ متر می‌خرید. نتیجه: آب حتی به طبقه سوم هم نمی‌رسد! چرا؟ چون شما فقط «هد استاتیک» را دیده‌اید.

برای انتخاب پمپ، باید جمع دو مورد زیر را حساب کنید:

1. هد استاتیک (Static Head): همان ارتفاع فیزیکی از محل نصب پمپ تا بالاترین شیر آب در ساختمان. (مثلاً فاصله زیرزمین تا دوش حمام طبقه چهارم). این عدد ثابت است و تغییر نمی‌کند.
2. هد دینامیک یا افت (Dynamic Head):
   آب برای حرکت در لوله‌ها باید «عوارض» بدهد! اصطکاک آب با بدنه لوله، عبور از زانوها، شیرآلات و فیلترها باعث می‌شود بخشی از انرژی پمپ هدر برود. به این انرژیِ از دست رفته، افت هد می‌گویند.

قانون کلی: پمپی که می‌خرید باید زورش هم به ارتفاع ساختمان (استاتیک) برسد و هم بر اصطکاک لوله‌ها (دینامیک) غلبه کند. اگر هد پمپ دقیقاً اندازه ارتفاع ساختمان باشد، آب در آخرین طبقه فقط از لوله بیرون می‌چکد و هیچ فشاری برای دوش گرفتن نخواهد داشت.

رقص هماهنگ هد و دبی (رابطه معکوس)

شاید فکر کنید: «خب، من یک پمپ می‌خرم که هم هد خیلی بالایی داشته باشد و هم دبی خیلی زیاد!» متاسفانه باید بگویم فیزیک جهان این اجازه را به شما نمی‌دهد، مگر اینکه بودجه‌ای نامحدود برای خرید پمپ‌های غول‌آسا داشته باشید. در دنیای پمپ‌ها، هد و دبی رابطه‌ای شبیه به «بده بستان» دارند. نمی‌توانید هر دو را در نقطه اوج داشته باشید.

الاکلنگ هیدرولیکی: چرا وقتی ارتفاع بالا می‌رود، آب‌دهی کم می‌شود؟

رابطه هد و دبی دقیقاً مثل یک الاکلنگ است.

• وقتی هد (ارتفاع) بالا می‌رود ↑ ، دبی (آب‌دهی) پایین می‌آید ↓.
• وقتی هد پایین می‌آید ↓ ، دبی بالا می‌رود ↑.

یک مثال کوهنوردی: فرض کنید یک کوله‌پشتی سنگین (همان آب) روی دوش دارید. اگر در یک مسیر صاف و کفی بدوید (ارتفاع کم)، می‌توانید با سرعت زیاد (دبی بالا) حرکت کنید. اما به محض اینکه به یک سربالایی تند (ارتفاع زیاد) می‌رسید، سرعت شما ناخودآگاه کم می‌شود. پمپ هم دقیقاً همین‌طور عمل می‌کند؛ هرچه مجبور شود آب را به ارتفاع بالاتری هل دهد، زور کمتری برای جابجایی حجم زیاد آب خواهد داشت.

منحنی عملکرد پمپ (Pump Curve) چیست؟

اگر دفترچه راهنمای یک پمپ را باز کنید، با یک نمودار خطی روبرو می‌شوید که شبیه یک سرسره است. به این نمودار، «منحنی عملکرد» (Performance Curve) می‌گویند. این نمودار شناسنامه و اثر انگشت پمپ شماست.

چرا این منحنی برای سئو و جیب شما مهم است؟ چون فروشنده‌ها معمولاً فقط دو عدد جذاب را به شما می‌گویند (ماکزیمم‌ها)، اما واقعیتِ پمپ روی این خط منحنی زندگی می‌کند.

• سمت چپ نمودار (بالای سرسره): جایی است که شیر آب بسته است. فشار (هد) در بالاترین حد ممکن است، اما آبی خارج نمی‌شود (دبی صفر).
• سمت راست نمودار (پایین سرسره): جایی است که پمپ روی زمین است و هیچ لوله‌ای به آن وصل نیست. آب با بیشترین حجم (دبی ماکزیمم) بیرون می‌ریزد اما هیچ فشاری پشتش نیست (هد نزدیک به صفر).

نکته طلایی: پمپ شما نه در سمت چپ کار می‌کند و نه در سمت راست! پمپ شما باید دقیقاً در میانه این منحنی کار کند. جایی که هم فشار کافی دارد و هم آب‌دهی مناسب.

نقطه کاری (Duty Point)؛ جایی که جادو اتفاق می‌افتد

تا اینجا فهمیدیم که پمپ یک منحنی عملکرد (سرسره) دارد. اما سوال میلیون دلاری اینجاست: پمپ ما دقیقاً روی کجای این سرسره می‌نشیند؟ به این نقطه، نقطه کاری یا Duty Point می‌گویند.

نقطه کاری، لحظه‌ای است که «زور پمپ» با «مقاومت لوله‌های ساختمان» برابر می‌شود. مثل یک مسابقه طناب‌کشی که در یک نقطه متعادل می‌شود و ثابت می‌ماند.

تلاقی منحنی پمپ و منحنی سیستم (نقطه طلایی)

برای پیدا کردن نقطه کاری، مهندسان دو خط را روی نمودار رسم می‌کنند:

1. منحنی پمپ (Pump Curve): همان نمودار نزولی که کارخانه سازنده داده است (چیزی که پمپ ارائه می‌دهد).
2. منحنی سیستم (System Curve): نموداری که نشان‌دهنده لوله‌کشی ساختمان شماست (چیزی که ساختمان نیاز دارد).

جایی که این دو خط همدیگر را قطع می‌کنند (مثل علامت ضربدر X)، نقطه کاری واقعی شماست. یک پمپ ایده‌آل پمپی است که "نقطه کاری" آن دقیقاً نزدیک به نقطه بهترین راندمان (BEP) باشد. یعنی جایی که پمپ با کمترین مصرف برق و کمترین سروصدا، بیشترین بازدهی را دارد.

انتخاب پمپ خارج از نقطه کاری چه بلایی سر موتور می‌آورد؟

اگر پمپی بخرید که نقطه کاری‌اش تنظیم نباشد (یعنی خیلی بزرگ یا خیلی کوچک باشد)، عملاً دارید دستگاه را شکنجه می‌دهید. دو حالت خطرناک وجود دارد:

• کار در سمت چپ منحنی (فشار بالا، دبی خیلی کم): این حالت وقتی پیش می‌آید که یک پمپ خیلی قوی (غول‌پیکر) را برای یک ساختمان کوچک بخرید. پمپ زور می‌زند اما آب راهی برای خروج ندارد. نتیجه: آب داخل پمپ داغ می‌شود، شفت پمپ لرزش پیدا می‌کند و در نهایت پروانه‌ها خرد می‌شوند. مثل این است که پای خود را روی پدال گاز و ترمز همزمان فشار دهید!
• کار در سمت راست منحنی (فشار کم، دبی خیلی زیاد):
  این حالت وقتی است که پمپ برای سیستم ضعیف است یا ارتفاع پمپاژ خیلی کم است.
  نتیجه: پدیده وحشتناکی به نام کاویتاسیون (Cavitation) رخ می‌دهد. حباب‌های بخار داخل پمپ می‌ترکند و صدایی شبیه خرد شدن سنگ‌ریزه تولید می‌کنند. این حالت به سرعت پروانه پمپ را سوراخ سوراخ می‌کند (خوردگی).

خلاصه: هنر انتخاب پمپ این است که مدلی را پیدا کنید که "نقطه کاری" ساختمان شما، دقیقاً در وسط منحنی عملکرد آن پمپ بیفتد.

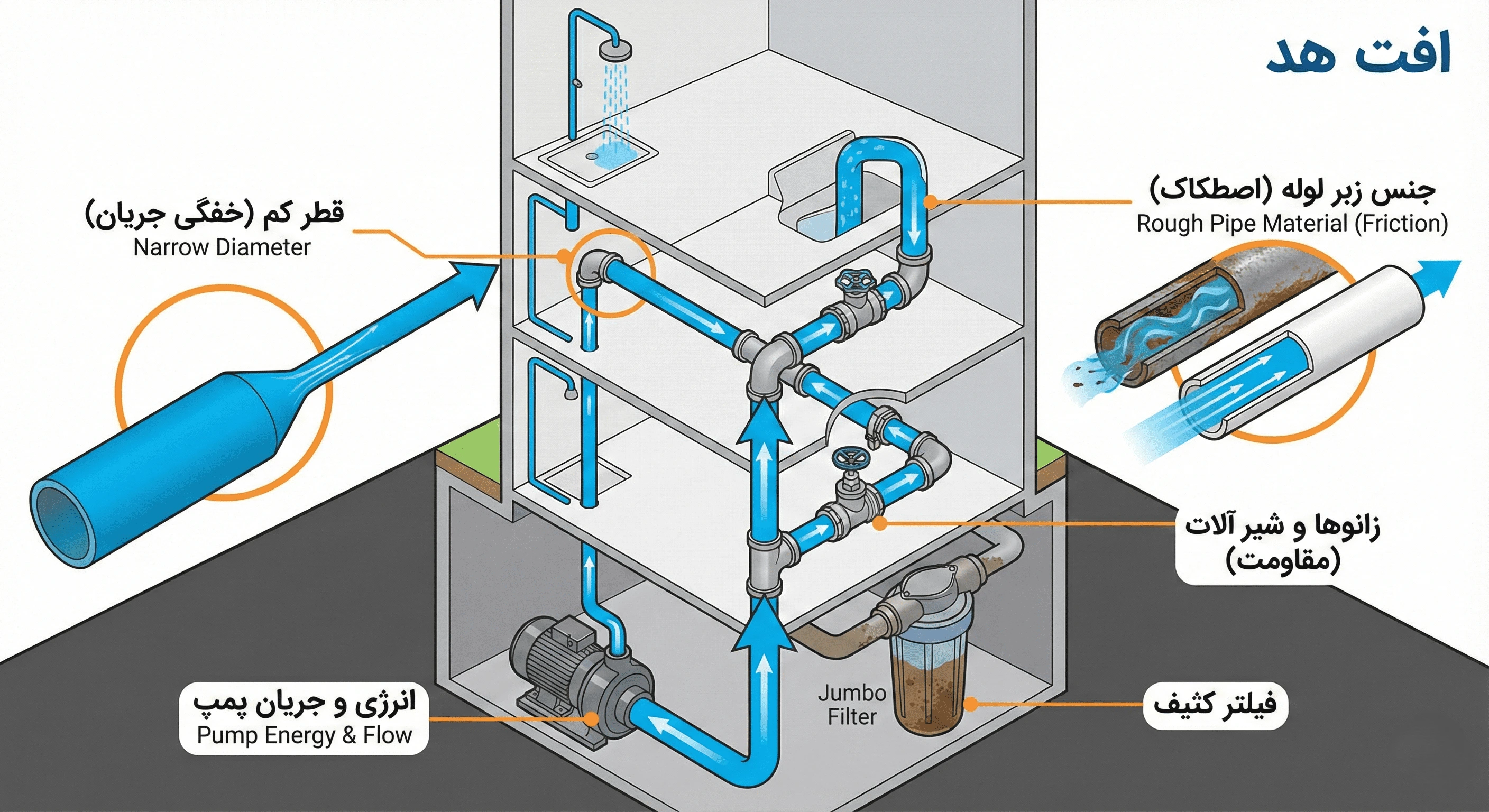

 دشمنان مخفی فشار آب (افت هد)

شاید برایتان پیش آمده باشد: ارتفاع ساختمان را دقیق محاسبه می‌کنید، پمپ را می‌خرید، نصب می‌کنید، اما باز هم فشار آب در طبقه آخر چنگی به دل نمی‌زند. مشکل کجاست؟ پمپ خراب است؟ خیر. شما گرفتار «سارقان فشار» شده‌اید!

در علم مهندسی به این سارقان، «افت هد» (Head Loss) می‌گویند. آب برای رسیدن به شیر خانه شما، باید از مسیری پر پیچ و خم بگذرد و هر مانعی در این مسیر، بخشی از انرژی (هد) پمپ را می‌گیرد و می‌بلعد. اگر این افت را محاسبه نکنید، پمپ شما شکست می‌خورد.

تاثیر قطر لوله و جنس آن بر خفگی جریان آب

بیایید یک مثال خوشمزه بزنیم! سعی کنید یک لیوان میلک‌شیک غلیظ را با آن نی‌های نازکِ همزن قهوه بنوشید. چه اتفاقی می‌افتد؟ لپ‌هایتان درد می‌گیرد و نوشیدنی به سختی بالا می‌آید. حالا همان میلک‌شیک را با یک نی ضخیم امتحان کنید؛ خیلی راحت‌تر است، نه؟ لوله‌های ساختمان دقیقاً حکم همان نی را دارند:

• قطر لوله: هرچه لوله باریک‌تر باشد، اصطکاک آب با دیواره‌ها بیشتر شده و هد پمپ سریع‌تر "خفه" می‌شود. استفاده از لوله سایز پایین برای صرفه‌جویی، قاتل فشار آب است.
• جنس لوله: لوله‌های فلزی قدیمی (گالوانیزه) که زنگ‌زده و زبر هستند، مثل یک جاده خاکی پر از دست‌انداز عمل می‌کنند و سرعت آب را می‌گیرند. در مقابل، لوله‌های پلیمری و ۵ لایه مثل اتوبان صاف و صیقلی هستند و افت فشار کمتری دارند.

نقش زانوها، شیرآلات و فیلترها در کاهش هد

آب دوست دارد مستقیم حرکت کند. هر بار که مسیر لوله‌کشی را کج می‌کنید (با زانو ۹۰ درجه) یا سر راهش مانع می‌گذارید (شیر فلکه)، آب مجبور است ترمز کند.

• زانوها (Elbows): هر زانوی ۹۰ درجه، معادل چند متر لوله صاف، افت فشار ایجاد می‌کند. اگر لوله‌کشی ساختمان پر از پیچ و خم است، باید پمپ قوی‌تری بخرید.
• شیر یک‌طرفه و صافی: این قطعات برای محافظت از پمپ ضروری هستند، اما خودشان مقاومت ایجاد می‌کنند.
• فیلترهای تصفیه (Housing): اگر ورودی ساختمان فیلتر جامبو (Jumbo) دارید، باید بدانید که این فیلترها (مخصوصاً وقتی کثیف می‌شوند) مثل یک دیوار مقابل فشار پمپ عمل می‌کنند.

قانون تجربی: مهندسان معمولاً برای جبرانِ تمام این اصطکاک‌ها و موانع، حدود ۳۰ تا ۵۰ درصد به ارتفاع واقعی ساختمان اضافه می‌کنند تا «هدِ مورد نیاز» به دست آید.

تله‌ی بزرگ روی پلاک پمپ Hmax و Qmax)

وقتی برای خرید پمپ به بازار می‌روید، فروشنده با افتخار به پلاک براق روی پمپ اشاره می‌کند و می‌گوید: «آقا این پمپ عالیه! ارتفاع ۶۰ متر، آبدهی ۵۰ لیتر!»شما هم با خودتان حساب می‌کنید: «ساختمان من ۲۰ متر است، پس این پمپ ۶۰ متری حتماً طوفان به پا می‌کند!»

اما وقتی پمپ نصب می‌شود، نتیجه ناامیدکننده است. چرا؟ چون شما در تله‌ی اعداد تجاری یا همان Hmax و Qmax افتاده‌اید. این اعداد دروغ نیستند، اما تمام حقیقت هم نیستند.

چرا اعداد ماکزیمم روی پلاک، در واقعیت وجود ندارند؟

اعداد ماکزیمم روی پلاک پمپ، شرایط آزمایشگاهی و حدی هستند که در دنیای واقعی هرگز اتفاق نمی‌افتند. بیایید آن‌ها را ترجمه کنیم:

• هد ماکزیمم (Hmax):این عدد یعنی پمپ می‌تواند آب را تا ارتفاع ۶۰ متر بالا ببرد، اما به شرطی که دبی (آب‌دهی) صفر باشد! یعنی آب به طبقه آخر می‌رسد ولی از شیر بیرون نمی‌آید. فقط داخل لوله می‌ایستد.آیا شما پمپی می‌خواهید که آب را بالا ببرد ولی نتوانید دوش بگیرید؟ قطعاً نه.
• دبی ماکزیمم (Qmax):
  این عدد یعنی پمپ می‌تواند ۵۰ لیتر آب در دقیقه بدهد، اما به شرطی که هد (ارتفاع) صفر باشد! یعنی پمپ را روی زمین بگذارید و آب را همان‌جا روی زمین خالی کنید.
  به محض اینکه لوله را بالا ببرید، این عدد ۵۰ به شدت سقوط می‌کند.

مثل سرعت‌سنج ماشین:روی کیلومترشمار پراید نوشته ۱۸۰ کیلومتر بر ساعت (Hmax) . اما آیا شما واقعاً می‌توانید در جاده چالوس با سرعت ۱۸۰ برانید؟ قطعاً خیر. آن عدد توانایی نهایی موتور در شرایط ایده‌آل است، نه سرعت واقعی سفر شما.

روش خواندن اعداد نامی (Nominal) و واقعی

پس به جای اعداد ماکزیمم، باید به دنبال چه چیزی باشیم؟حرفه‌ای‌ها به جای خواندن پلاک، به «نقطه رنج» (Range) یا همان منحنی که در بخش‌های قبل گفتیم نگاه می‌کنند.

اگر دسترسی به منحنی ندارید، یک قانون سرانگشتی وجود دارد:روی پلاک پمپ به دنبال بازه (Range) بگردید. اگر نوشته نشده بود، بدانید که عملکرد واقعی پمپ معمولاً حدود ۶۰٪ تا ۷۰٪ اعداد ماکزیمم است.

• اگر Hmax پمپ ۵۰ متر است ← روی ۳۰ تا ۳۵ متر فشار مفید حساب کنید.
• اگر Qmax پمپ ۴۰ لیتر است ← روی ۲۵ لیتر آب‌دهی واقعی حساب کنید.

خلاصه: هرگز، هرگز و هرگز پمپ را بر اساس Hmax  برابر با ارتفاع ساختمان نخرید. همیشه دست‌بالا بگیرید.

 فرمول سرانگشتی محاسبه برای ساختمان مسکونی

حالا که تمام مفاهیم را یاد گرفتید، بیایید ماشین‌حساب را برداریم. برای خرید پمپ خانگی (آپارتمان‌های معمولی)، نیازی به نرم‌افزارهای مهندسی پیچیده ندارید. از این دو فرمول طلایی استفاده کنید تا عددی نزدیک به واقعیت به دست آورید:

الف) محاسبه هد (ارتفاع) مورد نیاز

برای اینکه در طبقه آخر، زیر دوش آب فشاری معادل ۱ تا ۱.۵ بار داشته باشید، باید ارتفاع ساختمان را به علاوه «فشار لازم سر شیر» و «افت اصطکاک» کنید.

فرمول ساده هد:    (تعداد کل طبقات × ۳) + ۲۰ = هد مورد نیاز پمپ (متر)

• تعداد کل طبقات: شامل همکف، پارکینگ و طبقات مسکونی. (عدد ۳ ارتفاع تقریبی هر طبقه است).
• عدد ۲۰: این عدد جادویی مجموع فشار لازم پشت شیر (حدود ۱۰ تا ۱۵ متر) و افت اصطکاک لوله‌ها (حدود ۵ تا ۱۰ متر) است.

مثال: برای یک ساختمان ۴ طبقه روی پیلوت (مجموعاً ۵ سقف):    35=(5 * 3) + 20  .پس شما پمپی می‌خواهید که روی پلاکش Hmax  حدود ۴۵ تا ۵۰ متر باشد (چون گفتیم ماکزیمم واقعی نیست) تا در ارتفاع ۳۵ متری بهترین عملکرد را بدهد.

ب) محاسبه دبی (آب‌دهی) مورد نیاز

برای دبی، باید فرض کنیم که در بدترین حالت، چند شیر آب همزمان باز هستند.

فرمول ساده دبی:تعداد واحدها × ۱۵ = دبی مورد نیاز (لیتر بر دقیقه)

• عدد ۱۵: میانگین مصرف یک واحد مسکونی در لحظه پیک (اوج مصرف) است.

مثال: برای همان ساختمان ۴ طبقه (۴ واحدی):$۴ \times ۱۵ = ۶۰$ لیتر بر دقیقه.پس پمپ شما باید بتواند دبی حدود ۶۰ لیتر بر دقیقه را در ارتفاع کاری (۳۵ متر) تامین کند.

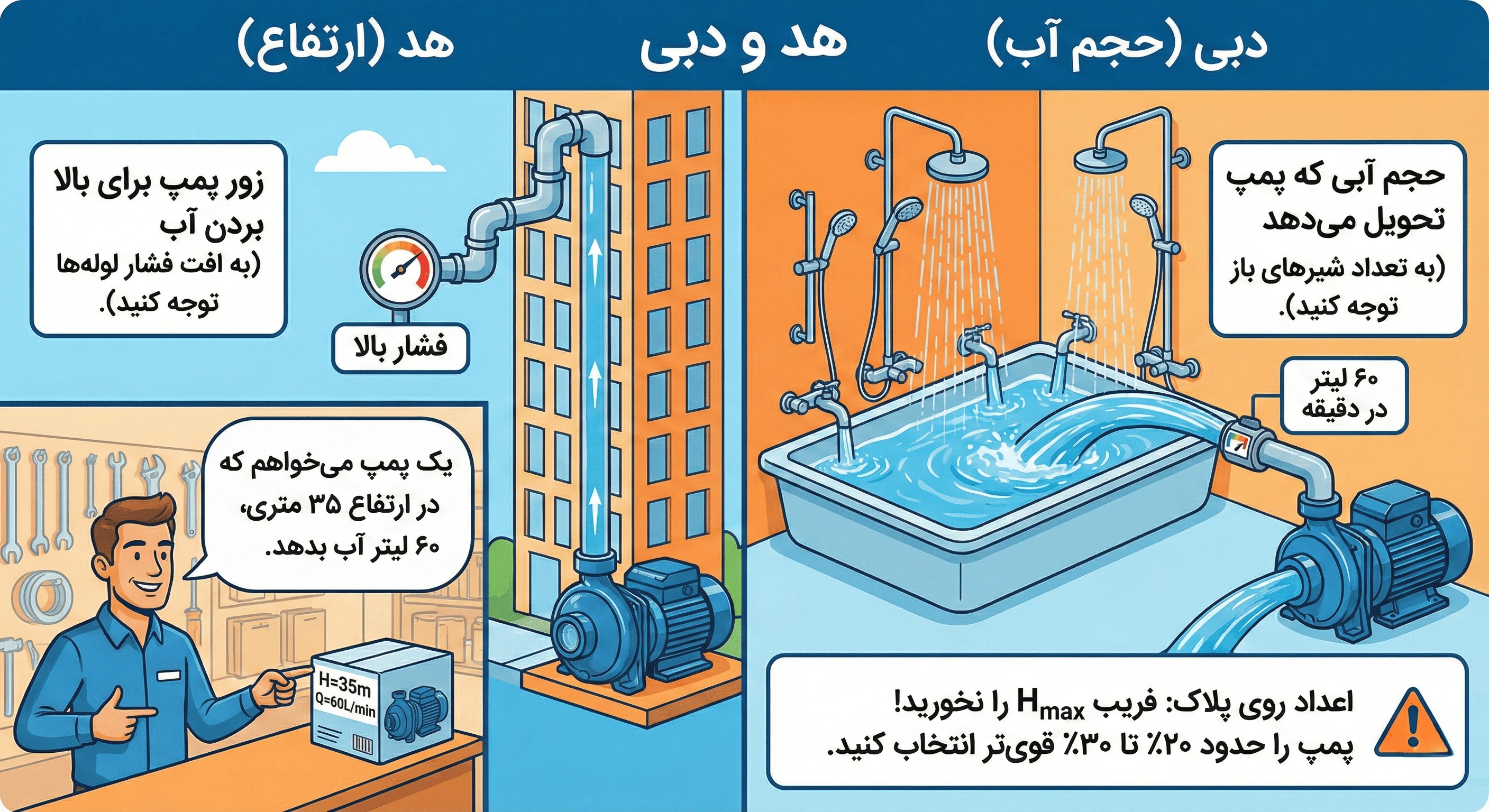

جمع‌بندی نهایی: پمپ را دست‌کم نگیرید!

«هد و دبی» فقط دو عدد روی کاغذ نیستند؛ آن‌ها تفاوت بین یک زندگی راحت و یک اعصاب خردی دائمی هستند.

1. هد: زور پمپ برای بالا بردن آب (حواستان به افت فشار لوله‌ها باشد).
2. دبی: حجم آبی که پمپ تحویل می‌دهد (حواستان به تعداد شیرهای باز باشد).
3. اعداد روی پلاک: فریب Hmax  را نخورید و همیشه پمپ را حدود ۲۰٪ تا ۳۰٪ قوی‌تر از محاسباتتان انتخاب کنید.

حالا شما دیگر یک خریدار آماتور نیستید. وقتی وارد فروشگاه شوید، به جای گفتن «یک پمپ خوب بده»، می‌گویید: «یک پمپ می‌خواهم که در ارتفاع ۳۵ متری، ۶۰ لیتر آب بدهد». و این یعنی یک خرید هوشمندانه.
