منبع تحت فشار چیست و چگونه کار می‌کند؟ (راهنمای کامل مخازن پمپ)

منبع تحت فشار؛ ریه تنفسی سیستم آبرسانی ساختمان

شاید در نگاه اول، آن مخزن قرمز یا آبی‌رنگ کنار پمپ، فقط یک دبه فلزی ساده به نظر برسد که مقداری آب را در خود نگه داشته است. اما واقعیت چیز دیگری است. اگر پمپ را قلب سیستم لوله‌کشی بدانیم، منبع تحت فشار حکم شش‌ها (ریه) را دارد.

بدون این مخزن، جریان آب در لوله‌ها خشک، ضربه‌ای و خشن خواهد بود. این وسیله با ایجاد فضایی برای "نفس کشیدن" آب، تپش‌های تند و بی‌وقفه پمپ را آرام کرده و تعادل را به کل ساختمان بازمی‌گرداند.

تعریف ساده: منبع تحت فشار دقیقاً چه کاری انجام می‌دهد؟

بیایید داستان را ساده کنیم. تصور کنید هربار که می‌خواهید یک لیوان آب بخورید یا دستانتان را بشویید، پمپ آب مجبور باشد با تمام قدرت روشن شود و سر و صدا راه بیندازد. این یعنی فاجعه! هم مصرف برق سر به فلک می‌کشد و هم پمپ بیچاره خیلی زود می‌سوزد.

منبع تحت فشار دقیقاً نقش یک «باتری هیدرولیکی» را بازی می‌کند.

این مخزن مقداری آب را با فشار زیاد در خود ذخیره می‌کند (ذخیره تحت فشار). وقتی شما شیر آب را کمی باز می‌کنید، به جای اینکه پمپ روشن شود، این منبع است که آب ذخیره شده را با فشار هوای داخلش به بیرون هل می‌دهد.

مهمترین وظیفه منبع، جلوگیری از استارت‌های پشت‌سرهم پمپ است که راهکار اصلی برای جلوگیری از خاموش و روشن شدن مکرر محسوب می‌شود.

تفاوت مخزن تیوپی و دیافراگمی در یک نگاه

بسیاری از افراد واژه‌های "تیوپ" و "دیافراگم" را به جای هم به کار می‌برند، اما این دو موجودیت ساختار متفاوتی دارند. برای درک بهتر و انتخاب درست، باید فرق آن‌ها را بدانید:

منبع تیوپی (Bladder Tank):

رایج‌ترین نوع در بازار ایران است. داخل مخزن فلزی، یک تیوپ لاستیکی (شبیه بادکنک) قرار دارد. آب وارد تیوپ می‌شود و هوای فشرده دور تیوپ را احاطه می‌کند.

• مزیت: قیمت مناسب‌تر و تعمیر آسان (تعویض تیوپ).
• عیب: احتمال سوراخ شدن تیوپ بر اثر سایش به بدنه.

منبع دیافراگمی (Diaphragm Tank):

در اینجا خبری از بادکنک نیست. یک پرده لاستیکی ثابت و محکم (دیافراگم) وسط مخزن نصب شده است. یک طرف آب قرار می‌گیرد و طرف دیگر هوا.

• مزیت: عمر بسیار طولانی‌تر و عدم تماس آب با بدنه فلزی.
• عیب: قیمت بالاتر و تعمیر دشوارتر (اغلب غیرقابل تعمیر).

نکته سئویی: اگر به دنبال منبعی برای مصارف خانگی معمولی هستید، مدل‌های تیوپی به دلیل فراوانی قطعات یدکی، گزینه‌ی دم‌دست‌تری محسوب می‌شوند.

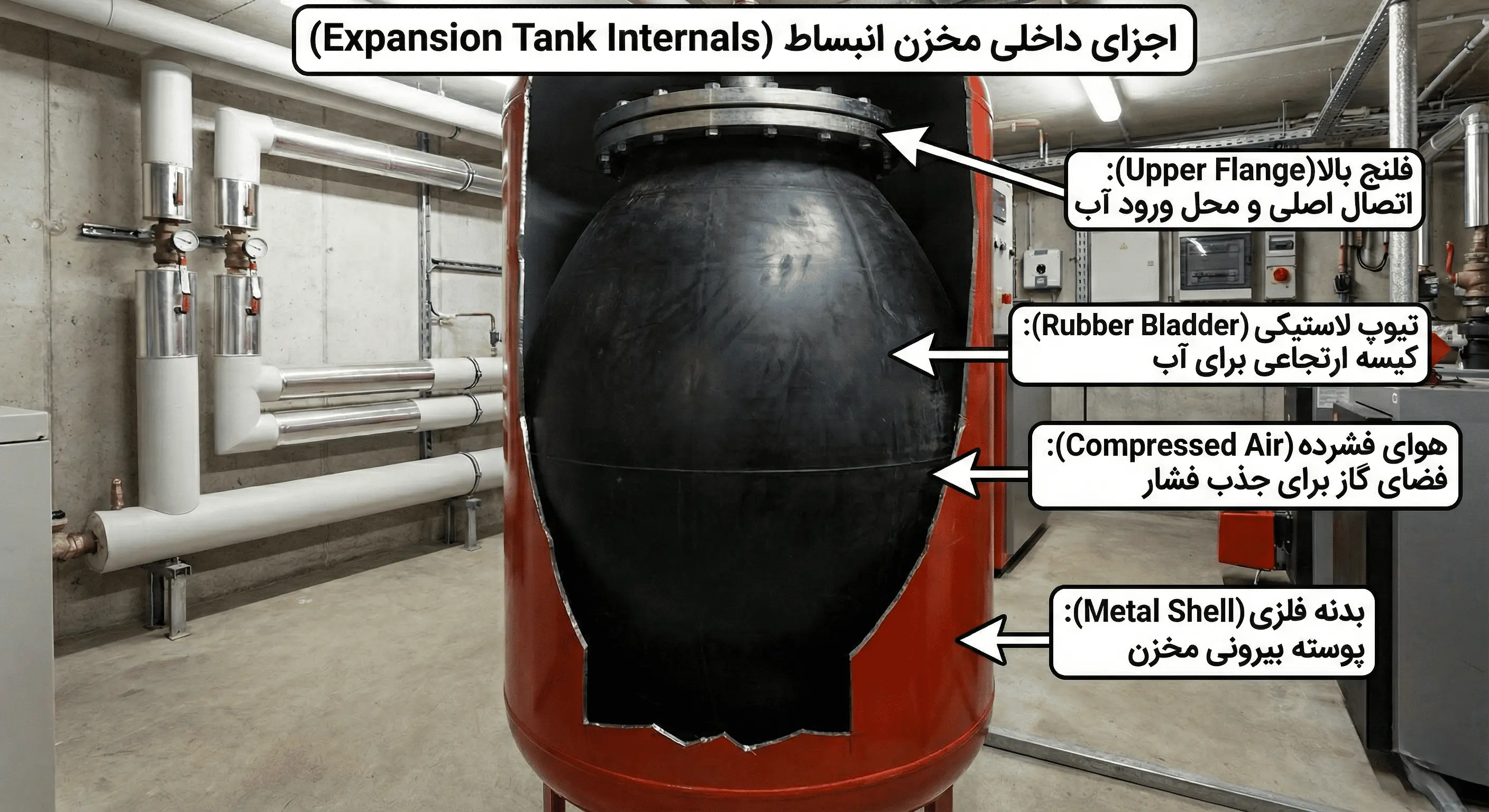

کالبدشکافی منبع: داخل این مخزن قرمز رنگ چیست؟

اگر با یک اره فرضی بدنه فلزی مخزن را برش دهیم و به داخل آن نگاه کنیم، با صحنه‌ای روبرو می‌شویم که شاید انتظارش را نداشته باشید. برخلاف تصور عموم، داخل این مخزن پر از آب نیست؛ بلکه یک "همزیستی مسالمت‌آمیز" بین آب و هوا برقرار است.

این دستگاه از چهار رکن اصلی تشکیل شده که خرابی هر کدام، کل سیستم آبرسانی ساختمان را مختل می‌کند. بیایید این قطعات را بشناسیم.

تیوپ و فلنج؛ قلب و اسکلت مخزن

مهم‌ترین بخش داخلی که تمام بار سیستم را به دوش می‌کشد، تیوپ (Bladder) است.

• تیوپ (قلب تپنده): یک کیسه لاستیکی ارتجاعی و بهداشتی (معمولاً از جنس EPDM یا بوتیل) است که درست وسط مخزن قرار گرفته. آب فقط و فقط داخل این تیوپ وارد می‌شود.

• فلنج (دروازه ورودی): در قسمت پایین منبع، یک صفحه فلزی گرد و ضخیم وجود دارد که به آن فلنج (Flange) می‌گویند. فلنج دو وظیفه دارد: اول اینکه دهانه تیوپ را محکم به بدنه می‌چسباند (آب‌بندی می‌کند) و دوم اینکه محل اتصال منبع به لوله‌کشی و پمپ است. اگر زیر منبع نشتی آب دیدید، معمولاً متهم اصلی پوسیدگی همین فلنج است.

نقش حیاتی والف و بدنه فلزی

اگر تیوپ را بازیگر نقش اول بدانیم، فضای اطراف آن صحنه‌ی نمایش است که توسط بدنه و هوای فشرده مدیریت می‌شود.

• بدنه فلزی (محفظه فشار): پوسته بیرونی که معمولاً به رنگ قرمز، آبی یا زرد می‌بینید، فضایی است که باید فشار زیادی (معمولاً تا ۱۰ یا ۱۶ بار) را تحمل کند. فضای خالی بین "بدنه فلزی" و "تیوپ لاستیکی" با هوای فشرده پر شده است. همین هواست که تیوپ را بغل کرده و وقتی شیر آب را باز می‌کنید، به تیوپ فشار می‌آورد تا آب را به بیرون پرتاب کند.
• والف یا شیر سوزنی (Air Valve):
  شاید متوجه یک درپوش سیاه کوچک در بالای منبع (یا گاهی کنار آن) شده باشید. زیر این درپوش، یک والف دقیقاً شبیه به «والف تایر ماشین» وجود دارد.
  این قطعه ساده، راه تنفس منبع است. تنظیم باد منبع (کم یا زیاد کردن فشار هوای پشت تیوپ) تنها از طریق همین سوزن انجام می‌شود. سلامت این قطعه حیاتی است؛ اگر والف هوا بدهد، منبع کارایی خود را از دست می‌دهد و پمپ به تات‌تات می‌افتد.

داستان یک قطره آب: منبع انبساط چطور کار می‌کند؟

برای درک عملکرد این دستگاه، بیایید یک قطره آب را دنبال کنیم و ببینیم در یک چرخه کامل، چه بلایی سرش می‌آید. این فرآیند شباهت عجیبی به باد کردن یک بادکنک در یک قوطی کنسرو دربسته دارد!

کل جادوی منبع تحت فشار در بازی «زورآزمایی» بین آب و هوا خلاصه می‌شود.

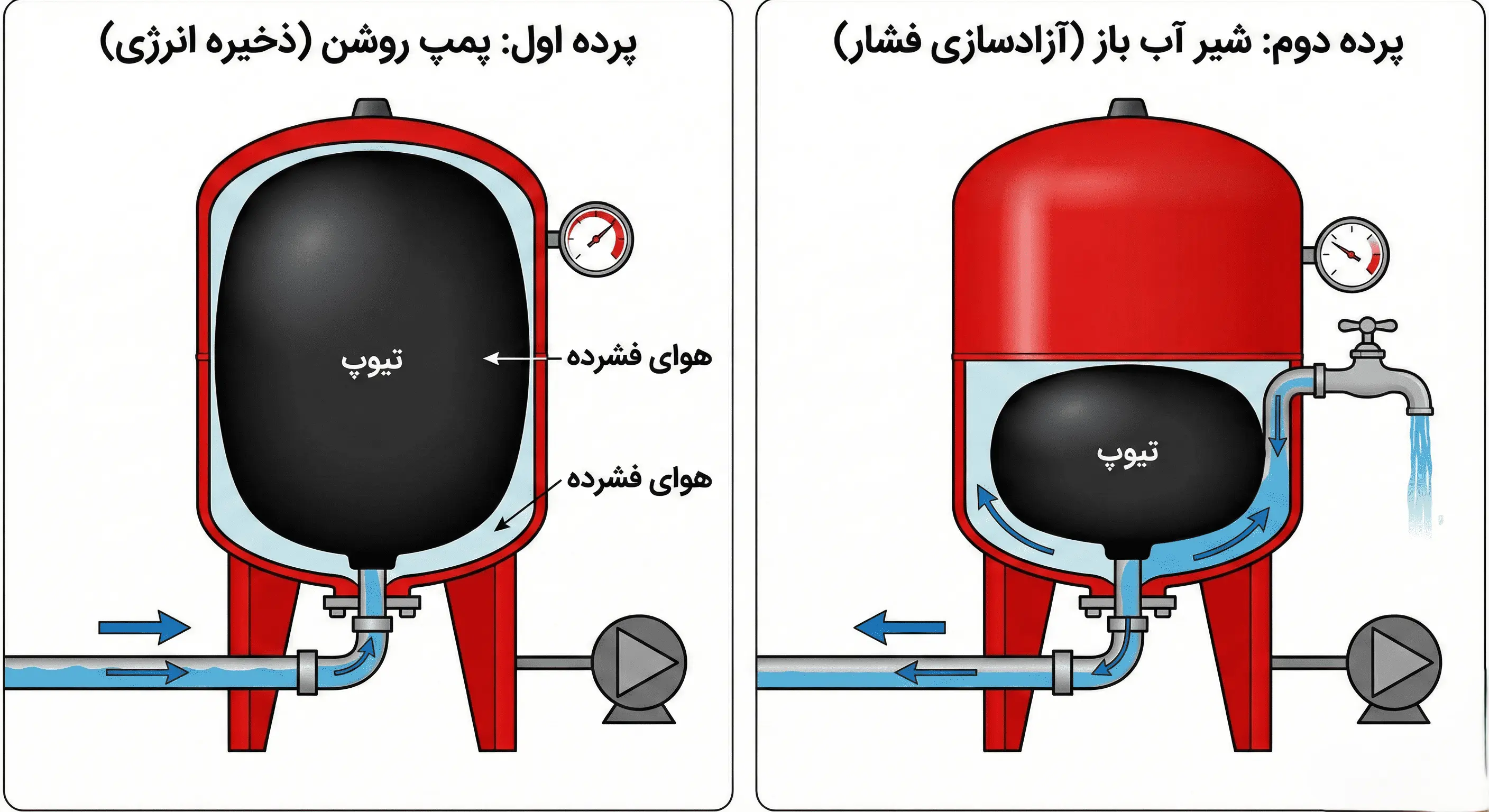

پرده اول: وقتی پمپ روشن می‌شود (ذخیره انرژی)

تصور کنید شیر آب بسته است و فشار شبکه افت کرده. «پرشر سوئیچ» (کلید اتوماتیک) دستور روشن شدن را به پمپ می‌دهد. پمپ با قدرت شروع به کار می‌کند و آب را با فشار زیاد به سمت لوله‌ها می‌فرستد. اما چون شیرهای خانه بسته هستند، آب راه فراری ندارد و به ناچار وارد منبع تحت فشار می‌شود.

• آب وارد تیوپ لاستیکی می‌شود.
• تیوپ شروع به باد شدن می‌کند (مثل بادکنک).
• هوای موجود در فضای خالی دور تیوپ، راه فراری ندارد. پس هرچقدر تیوپ بزرگتر می‌شود، هوای اطرافش بیشتر و بیشتر فشرده می‌شود.

اینجاست که انرژی برق پمپ به انرژی پتانسیل در هوای فشرده تبدیل می‌شود. وقتی فشار به حد نصاب رسید (مثلاً ۴ بار)، پمپ خاموش می‌شود و سیستم در حالت "آماده‌باش" قرار می‌گیرد.

پرده دوم: وقتی شیر آب را باز می‌کنید (آزادسازی فشار)

حالا شما برای شستن دست‌ها شیر آب را باز می‌کنید. در این لحظه پمپ خاموش است و خوابیده. پس آب از کجا می‌آید؟

اینجاست که هوای فشرده (که در پرده اول حسابی تحت فشار و عصبانی بود) انتقام می‌گیرد! هوای فشرده سعی می‌کند به حالت عادی برگردد، پس با قدرت به دیواره بیرونی تیوپ فشار می‌آورد و تیوپ را می‌چلاند. این فشار باعث می‌شود آبِ داخل تیوپ با سرعت به سمت لوله‌ها و شیر آب پرتاب شود.

• تا زمانی که فشار هوای داخل منبع زور داشته باشد، آب بدون نیاز به روشن شدن پمپ تامین می‌شود.
• تنها زمانی که آب تیوپ خالی شد و فشار افت کرد، پمپ دوباره بیدار می‌شود تا چرخه را از نو شروع کند.

راز فشار هوا: چرا نیمی از منبع باید باد باشد؟

شاید بپرسید: «چرا کل مخزن را از آب پر نکنیم؟ چرا باید نصف فضای منبع را با هوا هدر بدهیم؟»

پاسخ در یک قانون ساده فیزیک نهفته است: آب تراکم‌ناپذیر است، اما هوا تراکم‌پذیر است.

چرا پمپ بدون منبع، پول شما را دور می‌ریزد؟

شاید پیش خودتان بگویید: «چرا باید هزینه اضافی کنم؟ یک پمپ و یک ست کنترل کافیست!» اما این بزرگترین اشتباه اقتصادی است که می‌توانید در حق سیستم تاسیسات خود بکنید. استفاده از پمپ آب بدون منبع تحت فشار، دقیقاً مثل رانندگی با ماشینی است که در ترافیک سنگین، مدام آن را خاموش و روشن می‌کنید و با دنده یک، تخته‌گاز می‌روید.

حذف این مخزن شاید در ابتدا هزینه‌های خرید شما را کم کند، اما در درازمدت از طریق قبض برق و فاکتور تعمیرات، چند برابر آن را از جیب شما بیرون می‌کشد.

قاتلی به نام «ضربه قوچ» و نقش سپر دفاعی منبع

آیا تا به حال صدای "تـق" یا لرزش ناگهانی لوله‌ها را هنگام بسته شدن شیر آب شنیده‌اید؟ این صدا فقط یک نویز مزاحم نیست؛ این صدای یک قاتل خاموش به نام «ضربه قوچ» (Water Hammer) است.

وقتی شیر آب را ناگهان می‌بندید، جریان پرسرعت آب که توسط پمپ شتاب گرفته، با شدت به شیر یا زانوهای لوله برخورد می‌کند. این موج شوک می‌تواند اتصالات را سست کند، لوله‌ها را بترکاند و حتی به پروانه‌های پمپ آسیب جدی بزند.

کاهش استهلاک پمپ و قبض برق

بیایید روراست باشیم؛ پمپ‌ها برای کارکرد دائم و طولانی ساخته شده‌اند، نه برای هزار بار روشن و خاموش شدن در روز.

1. استهلاک مکانیکی: تصور کنید برای شستن یک قاشق، پمپ ۱ اسب بخاری روشن شود و بعد از ۵ ثانیه خاموش شود. دوباره برای یک لیوان آب، روشن و خاموش شود. این کار یعنی مرگ تدریجی پمپ! منبع تحت فشار با ذخیره آب، به پمپ اجازه می‌دهد در این مصارف کوچک خواب بماند و استراحت کند.
2. شوک الکتریکی و قبض برق: پمپ‌های آب در لحظه استارت (Start-up)، جریانی معادل ۳ تا ۵ برابر جریان عادی مصرف می‌کنند. وقتی منبع ندارید، پمپ شما روزانه صدها بار استارت می‌خورد. نتیجه؟ کنتور برق شما با سرعت جت می‌چرخد و سیم‌پیچی پمپ بر اثر شوک‌های حرارتی مداوم، زودتر از موعد می‌سوزد.

خلاصه کلام: منبع تحت فشار با کم کردن تعداد دفعات استارت پمپ، عمر پمپ را بیمه کرده و جلوی جهش ناگهانی قبض برق را می‌گیرد.

عیب‌یابی سریع: از کجا بفهمیم منبع خراب شده است؟

هیچ‌چیز بدتر از آن نیست که ندانید مشکل سیستم آبرسانی از پمپ است، از لوله‌هاست یا از منبع. خوشبختانه منبع تحت فشار زبان بسته‌ای دارد که با علائم خاصی با شما صحبت می‌کند. اگر حس می‌کنید پمپ خانه‌تان دیگر مثل سابق کار نمی‌کند، کافیست به دو نشانه زیر دقت کنید.

نشانه‌های سوراخ شدن تیوپ و آب‌زدن والف

رایج‌ترین مرگ خاموش در این سیستم‌ها، سوراخ شدن تیوپ است. وقتی تیوپ پاره شود، آب وارد محفظه هوا شده و کارایی مخزن به صفر می‌رسد. اما از کجا مطمئن شویم؟

یک تست طلایی و بسیار ساده وجود دارد که در کمتر از ۱۰ ثانیه وضعیت را مشخص می‌کند:

1. درپوش سیاه رنگ روی منبع را باز کنید تا به والف (سوزن باد) برسید.
2. با یک شیء نوک‌تیز (مثل کلید یا ناخن) سوزن والف را فشار دهید.

نوسان فشار آب و گیج‌زدن مانومتر

آیا وقتی زیر دوش حمام هستید، آب مدام سرد و گرم می‌شود یا فشار آن لحظه‌ای زیاد و لحظه‌ای کم می‌شود؟ این همان نوسان فشار آب است که متهم اصلی آن خرابی منبع تحت فشار است.

وقتی منبع خراب باشد (باد نداشته باشد یا تیوپ پاره باشد)، پمپ دیگر پشتیبانی ندارد و مجبور است مدام قطع و وصل شود. برای تشخیص این حالت به مانومتر (گیج فشار) روی پمپ نگاه کنید:

• حالت سالم: عقربه به آرامی بالا می‌رود و به آرامی پایین می‌آید.
• حالت خراب (گیج‌زدن): عقربه دیوانه‌وار و با سرعت زیاد بالا و پایین می‌پرد. پمپ تندتند روشن و خاموش می‌شود (مثلاً هر ۲ ثانیه یکبار). این یعنی فنر بادی سیستم از کار افتاده و ضربات پمپ مستقیماً به شیر آب منتقل می‌شود.

دوراهی انتخاب: منبع تحت فشار یا ست کنترل؟

اکنون که به انتهای مسیر رسیده‌ایم، احتمالاً بزرگترین سوال شما این است: «آیا می‌توانم کلاً بیخیال این منبع قرمز رنگ شوم و یک ست کنترل (اتومات دیجیتال) کوچک و جمع‌وجور بخرم؟»

پاسخ هم بله است و هم خیر.

ست کنترل‌ها وسایلی عالی، ارزان و کم‌جا هستند، اما برای هر ساختمانی نسخه شفا‌بخش نیستند. انتخاب اشتباه در اینجا می‌تواند به قیمت سوختن پمپ یا فشار آب ضعیف در طبقات بالا تمام شود. بیایید یک‌بار برای همیشه این پرونده را ببندیم.

چه زمانی ست کنترل جایگزین مناسبی نیست؟

ست کنترل برای شرایط "ایده‌آل" طراحی شده است، در حالی که منبع تحت فشار «مرد روزهای سخت» است. اگر ساختمان شما یکی از شرایط زیر را دارد، خرید ست کنترل پول دور ریختن است و باید حتماً از سیستم منبع تحت فشار + پرشر سوئیچ استفاده کنید:

• ساختمان‌های بلند (بالای ۳ یا ۴ طبقه): ست کنترل‌ها به شدت به ارتفاع حساس هستند. اگر خانه شما در طبقه ۴ به بالا است، وزن ستون آب داخل لوله‌ها روی ست کنترل فشار می‌آورد و اجازه نمی‌دهد فرمان روشن شدن پمپ را صادر کند. نتیجه: در طبقات بالا شیر را باز می‌کنید اما آب نمی‌آید یا با تاخیر زیاد پمپ روشن می‌شود.
• فشار آب ورودی بسیار کم (یا استفاده از تانکر):
  ست کنترل برای کار کردن نیاز به یک حداقل فشار اولیه (حدود ۰.۵ بار) در ورودی پمپ دارد. اگر آب ورودی ساختمان شما فشارش صفر است (مثلاً از یک مخزن آب هم‌سطحِ زمین مکش می‌کند)، ست کنترل مدام خطا می‌دهد و پمپ را خاموش می‌کند.
  راه حل: در این شرایط منبع تحت فشار پادشاهی می‌کند چون اصلاً کاری به فشار ورودی ندارد.
• وجود نشتی‌های ریز یا دستگاه تصفیه آب:
  اگر فلاش‌تانک توالت کمی چکه می‌کند یا دستگاه تصفیه آب دارید، ست کنترل فاجعه به بار می‌آورد. چون با هر چکه آب یا هر بار کار کردن تصفیه آب، پمپ را روشن می‌کند (شاید ۱۰۰ بار در ساعت!).
  منبع تحت فشار این مصارف ریز را از ذخیره خود تامین می‌کند و اجازه می‌دهد پمپ استراحت کند.
