لوله کشی شوفاژ، مسیر گردش آب گرم بین منبع گرما و رادیاتورهاست. اگر این مسیر درست طراحی و اجرا شود، خانه یکنواخت گرم میشود، مصرف انرژی پایین می‌ماند و تعمیرات بعدی دردسرساز نمیشود. اگر اشتباه اجرا شود، بعضی اتاق‌ها سرد می‌مانند، پکیج مدام افت فشار می‌گیرد و هزینه دوباره کاری بالا می‌رود.
لوله کشی شوفاژ چیست؟
تعریف لوله کشی شوفاژ
لوله کشی شوفاژ شبکه‌ای از لولههای رفت و برگشت است که آب گرم را از پکیج یا موتورخانه به رادیاتورها می‌رساند و آب سردشده را برمی‌گرداند تا دوباره گرم شود.
لوله کشی شوفاژ چه نقشی در سیستم گرمایشی دارد؟
نقش این شبکه فقط رساندن آب نیست. قطر لوله، طول مسیر، تعداد زانو و نوع سیستم تعیین میکند هر رادیاتور چقدر آب بگیرد و چقدر گرما بدهد. لوله کشی ضعیف، حتی با پکیج قوی، خروجی ضعیف می‌دهد.
تفاوت لوله کشی شوفاژ با لوله کشی آب ساختمان
تفاوت اصلی با لوله کشی آب مصرفی در دما و فشار کاری است. آب شوفاژ مدام در مدار بسته بین حدود ۴۰ تا ۸۰ درجه گردش میکند. نشتی کوچک اینجا هم اتلاف آب است، هم افت فشار و هم خطر آسیب به کف و دیوار.
اجزای اصلی سیستم لوله کشی شوفاژ
- پکیج یا موتورخانه، منبع تولید گرما
- رادیاتور، محل تبادل گرما با فضا
- لولههای رفت و برگشت
- کلکتور، در سیستم‌های کلکتوری
- شیرآلات قطع، تنظیم و هواگیری
- اتصالات
- پمپ سیرکولاسیون، برای گردش آب
سیستم لوله کشی شوفاژ چگونه کار میکند؟
مسیر گردش آب گرم در سیستم
آب در پکیج یا دیگ گرم میشود، با پمپ وارد لوله رفت میشود، از رادیاتورها عبور میکند، گرما را به اتاق می‌دهد و از لوله برگشت به منبع گرما برمی‌گردد. این چرخه تا وقتی ترموستات دما را کافی بداند ادامه دارد.
نقش لوله رفت و برگشت
لوله رفت آب داغ را می‌برد. لوله برگشت آب خنک‌شده را برمی‌گرداند. اگر این دو مسیر قاطی، طولانی یا کم‌قطر باشند، انتهای مدار دیر گرم میشود.
انتقال گرما از پکیج یا موتورخانه به رادیاتورها
گرما داخل آب ذخیره میشود و همراه جریان به رادیاتور می‌رسد. رادیاتور این گرما را به هوای اتاق می‌دهد. هرچه گردش آب منظم‌تر باشد، گرم شدن فضا یکنواخت‌تر است.
بازگشت آب سرد به سیستم گرمایشی
آب بعد از عبور از رادیاتور خنک‌تر میشود و باید بدون مانع به پکیج یا دیگ برگردد. برگشت ضعیف، پمپ را تحت فشار می‌گذارد و دمای مدار را ناپایدار میکند.
تأثیر قطر و طول لوله بر عملکرد سیستم
قطر و طول لوله مستقیم روی دبی و افت فشار اثر می‌گذارند. مسیر طولانی با زانوهای زیاد مقاومت بیشتری ایجاد میکند. قطر کم جریان را خفه میکند. قطر بیش از حد هم بدون محاسبه همیشه راه‌حل نیست و می‌تواند هزینه و حجم آب مدار را بی دلیل بالا ببرد.
انواع سیستم لوله کشی شوفاژ
لوله کشی شوفاژ با پکیج
لوله کشی پکیج و رادیاتور
در واحدهای مسکونی رایج، پکیج دیواری آب را گرم میکند و مستقیم به رادیاتورهای همان واحد می‌فرستد.
نحوه اتصال پکیج به رادیاتورها
اتصال از خروجی رفت و برگشت پکیج شروع میشود و یا به صورت انشعابی به رادیاتورها می‌رسد، یا اول به کلکتور می‌رود و بعد هر رادیاتور خط مستقل می‌گیرد.
مزایا و معایب سیستم پکیج
مزیت پکیج، استقلال هر واحد و کنترل مصرف است. عیب آن، محدودیت توان برای متراژ خیلی بالا و حساسیت به رسوب، هوا و افت فشار است.
لوله کشی شوفاژ با موتورخانه
سیستم گرمایش مرکزی چیست؟
در گرمایش مرکزی، دیگ و مشعل و پمپ‌ها در موتورخانه قرار دارند و آب گرم از رایزر به واحدها می‌رسد.
نحوه اتصال موتورخانه به رادیاتورها
آب از کلکتور موتورخانه وارد رایزر رفت میشود، در هر طبقه انشعاب می‌گیرد و بعد از عبور از رادیاتورها با رایزر برگشت به دیگ برمی‌گردد.
مزایا و معایب گرمایش مرکزی
مزیت آن توان بالا و مناسب بودن برای ساختمان‌های بزرگ است. عیب آن هزینه اولیه بیشتر، نیاز به فضای موتورخانه و وابستگی واحدها به سیستم مشترک است. برای فضاهای بزرگ، گاهی به‌جای موتورخانه از پکیج زمینی استفاده میشود.
لوله کشی شوفاژ با سیستم کلکتوری
کلکتور چیست؟
کلکتور یک تقسیم‌کننده است. آب گرم وارد کلکتور رفت میشود و از آنجا با لوله جداگانه به هر رادیاتور می‌رود. برگشت هم جدا جمع میشود.
نحوه اجرای لوله کشی کلکتوری
اجرای آن معمولاً با لوله پنج‌لایه و از کف انجام میشود. هر خروجی کلکتور به یک رادیاتور می‌رسد و شیر همان خروجی جریان را تنظیم یا قطع میکند.
مزایای سیستم کلکتوری
کنترل بهتر هر مسیر، گرمایش یکنواخت‌تر و امکان بستن یک رادیاتور بدون قطع کل مدار.
لوله کشی سنتی شوفاژ
در روش سنتی، رادیاتورها پشت سر هم روی یک خط قرار می‌گیرند. اجرا ساده‌تر و گاهی ارزان‌تر است، ولی رادیاتورهای انتهای مسیر معمولاً کمتر گرم می‌شوند و تنظیم جریان سخت‌تر است.
مقایسه سیستم کلکتوری و سنتی
| معیار | کلکتوری | سنتی |
|---|---|---|
| یکنواختی گرما | بهتر | ضعیف‌تر در انتها |
| کنترل هر رادیاتور | مستقل | محدود |
| هزینه اجرا | معمولاً بیشتر | معمولاً کمتر |
| تعمیر یک مسیر | آسان‌تر | سخت‌تر |
| مصرف لوله | بیشتر | کمتر |
انواع روش‌های لوله کشی شوفاژ
لوله کشی شوفاژ توکار
مزایای لوله کشی توکار
لوله‌ها داخل کف یا دیوار می‌روند و دیده نمی‌شوند. ظاهر تمیز است و برای نوساز مناسب‌تر است.
معایب لوله کشی توکار
دسترسی هنگام نشتی سخت است و هزینه تخریب و ترمیم بالا می‌رود.
نکات مهم اجرای لوله کشی توکار
قبل از پوشاندن، تست فشار الزامی است. مسیر باید ثبت شود تا بعداً با سوراخ‌کاری آسیب نبیند.
لوله کشی شوفاژ روکار
مزایای لوله کشی روکار
تعمیر آسان است و برای بازسازی کم‌دردسرتر است.
معایب لوله کشی روکار
ظاهر شلوغ‌تر است و اگر عایق نشود، اتلاف حرارت و خطر ضربه بیشتر میشود.
موارد مناسب برای استفاده از لوله کشی روکار
برای واحد قدیمی که کف باز نمیشود، اغلب انتخاب منطقی است.
لوله کشی کف ساختمان
در نوساز همراه کلکتور رایج است. لوله باید در مسیر مشخص، با خم استاندارد و دور از محل سوراخ‌کاری آینده خوابانده شود.
لوله کشی داخل دیوار
بیشتر برای انشعاب کوتاه یا پنهان کردن بخشی از مسیر استفاده میشود و باید قبل از نازک‌کاری تست شود.
بهترین روش لوله کشی برای ساختمان نوساز
ترکیب کلکتوری و توکار کف، اگر درست طراحی شود، معمولاً نتیجه بهتری می‌دهد.
بهترین لوله برای لوله کشی شوفاژ چیست؟
لوله پنج لایه
مزایای لوله پنج لایه
لایه آلومینیوم، نفوذ اکسیژن کم و تحمل دمای مناسب، آن را برای شوفاژ پرکاربرد کرده است.
معایب لوله پنج لایه
اجرای آن با اتصالات پرسی یا کوپلی نیاز به ابزار درست دارد. اتصال ضعیف، محل نشتی آینده است.

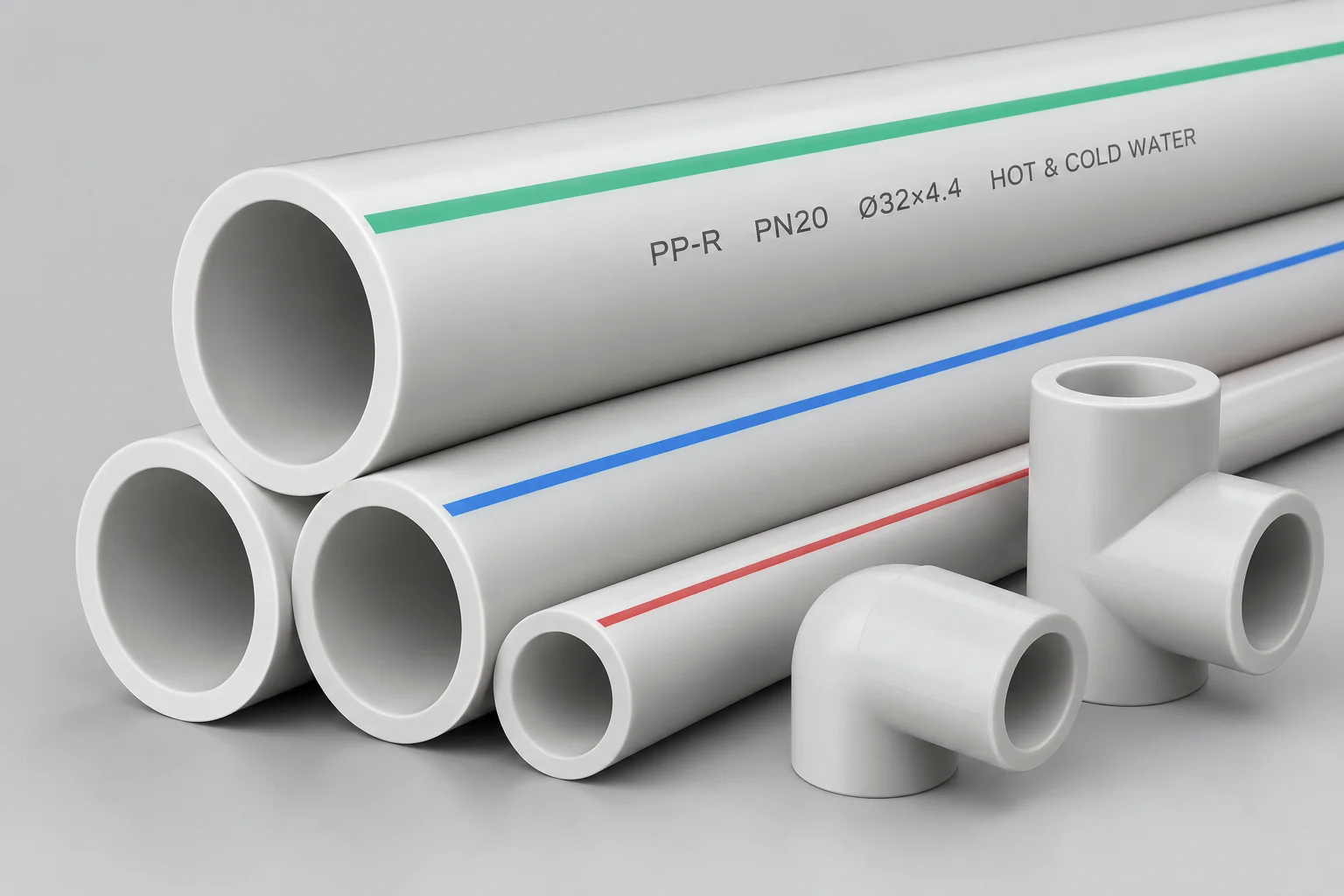

لوله پلی پروپیلن
مزایا
ارزان‌تر و آشناست و در تعمیرات در دسترس است.
معایب
در مسیرهای بلند انبساط بیشتری دارد و کیفیت جوش به مهارت جوشکار وابسته است.
لوله مسی
مزایا
انتقال حرارت و دوام خوبی دارد.
معایب
گران است و اجرای آن تخصصی‌تر است.
لولههای فلزی
لولههای فلزی سیاه در موتورخانه و رایزرهای قدیمی دیده می‌شوند. سنگین‌اند، زنگ می‌زنند و امروز در انشعاب داخل واحد کمتر انتخاب می‌شوند.
مقایسه انواع لوله شوفاژ
| نوع لوله | دوام | مقاومت حرارتی | هزینه | کاربرد |
|---|---|---|---|---|
| پنج‌لایه | بالا | مناسب شوفاژ | متوسط | کلکتوری و توکار واحد |
| پلی‌پروپیلن | متوسط تا بالا | مناسب، با انبساط بیشتر | پایین‌تر | انشعابی و تعمیر |
| مسی | بالا | عالی | بالا | مسیرهای خاص و محدود |
| فلزی | وابسته به نگهداری | خوب | متغیر | موتورخانه و رایزر |
بهترین لوله، لوله‌ای است که با روش اجرا، دمای کاری و کیفیت اتصال جور باشد، نه فقط اسم برند.

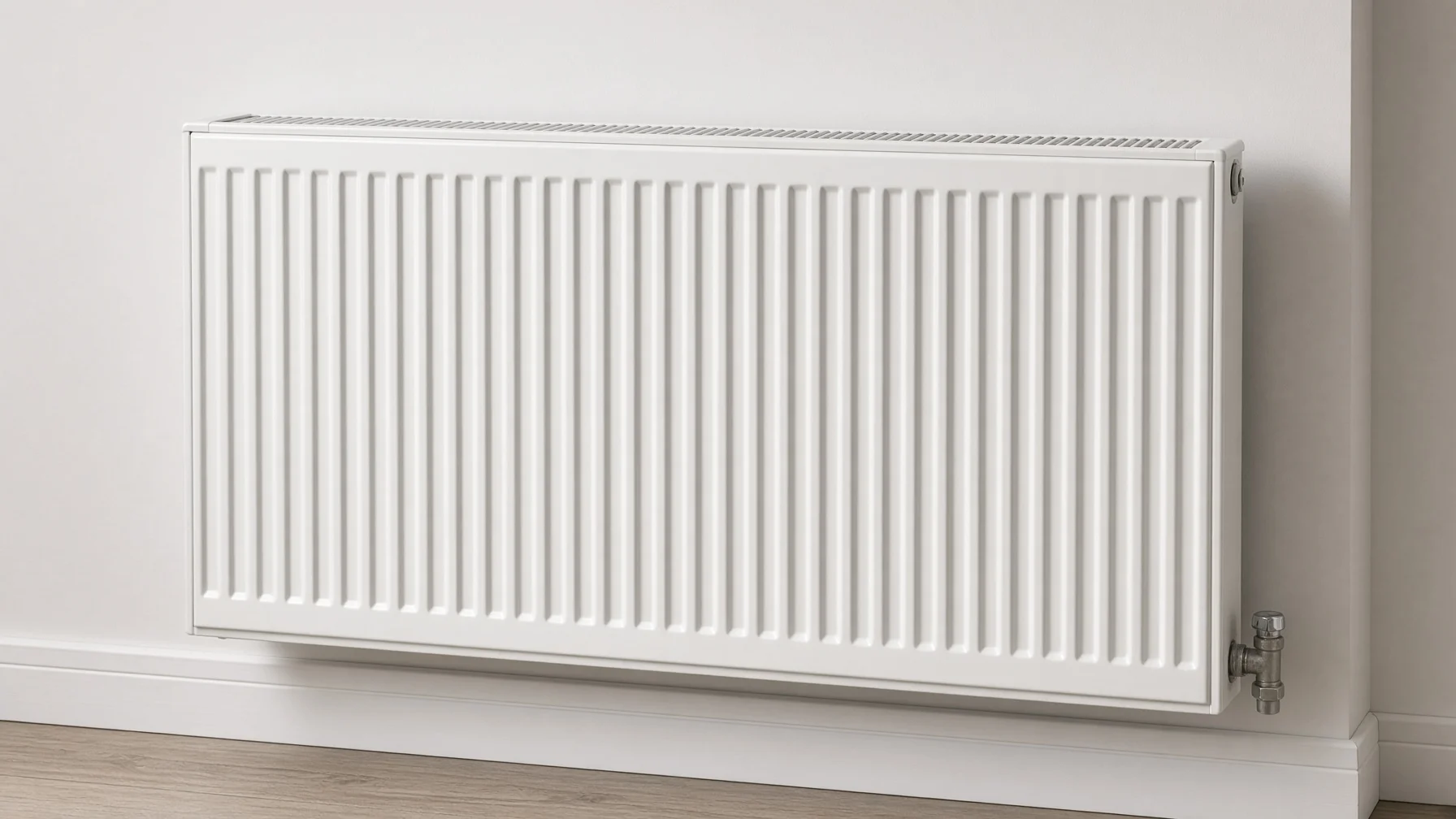

لوله کشی رادیاتور چگونه انجام میشود؟
اصول لوله کشی رادیاتور
هر رادیاتور یک ورود و یک خروج می‌خواهد. گردش داخل پره‌ها باید کامل باشد تا بخشی از رادیاتور سرد نماند.
لوله رفت و برگشت رادیاتور
شیر رفت معمولاً بالا و شیر برگشت پایین قرار می‌گیرد.
فاصله مناسب لوله‌ها
فاصله لوله‌ها باید با فاصله شیرهای همان مدل رادیاتور یکی باشد، نه با حدس.
نحوه اتصال لوله به رادیاتور
اتصال با شیر رفت، شیر برگشت و در صورت نیاز شیر هواگیری انجام میشود. مهره و واشر باید سالم و سفتِ مناسب باشند.
تعداد رادیاتورها و مسیر لوله کشی
تعداد رادیاتور روی یک مسیر سنتی محدود است. هرچه شاخه طولانی‌تر شود، انتهای خط سردتر می‌ماند. در کلکتوری این مشکل کمتر است، چون هر رادیاتور خط خودش را دارد.
تأثیر محل نصب رادیاتور بر لوله کشی
رادیاتور بهتر است زیر پنجره یا روی دیوار خارجی باشد. پشت پرده ضخیم یا داخل کاور بسته، بخش زیادی از گرما حبس میشود و مسیر لوله هم باید به همان نقطه برسد.

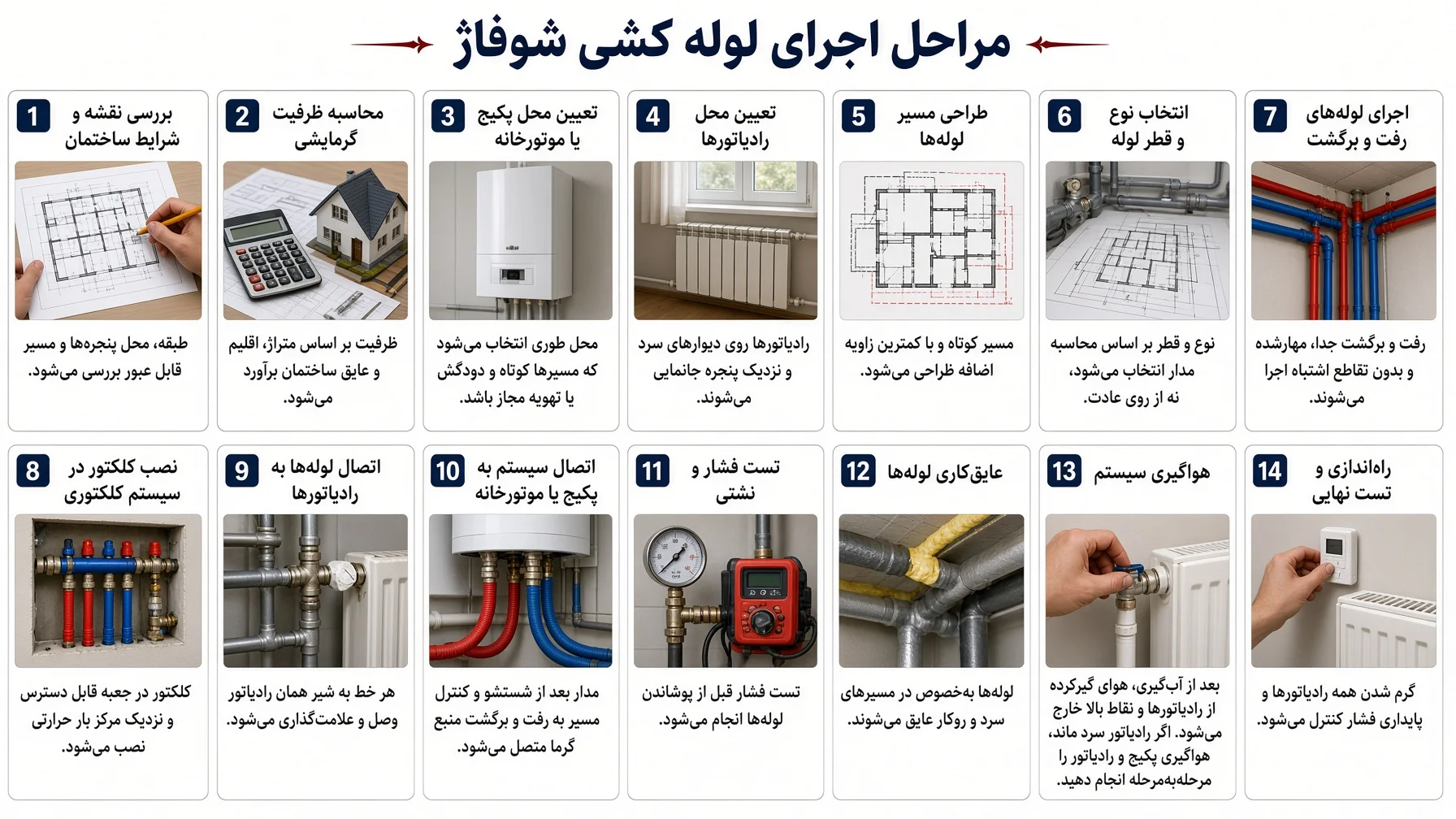

مراحل اجرای لوله کشی شوفاژ
بررسی نقشه و شرایط ساختمان
طبقه، محل پنجره‌ها و مسیر قابل عبور بررسی میشود.
محاسبه ظرفیت گرمایشی
ظرفیت بر اساس متراژ، اقلیم و عایق ساختمان برآورد میشود.
تعیین محل پکیج یا موتورخانه
محل طوری انتخاب میشود که مسیرها کوتاه و دودکش یا تهویه مجاز باشد.
تعیین محل رادیاتورها
رادیاتورها روی دیوارهای سرد و نزدیک پنجره جانمایی می‌شوند.
طراحی مسیر لوله‌ها
مسیر کوتاه و با کمترین زانوی اضافه طراحی میشود.
انتخاب نوع و قطر لوله
نوع و قطر بر اساس محاسبه مدار انتخاب میشود، نه از روی عادت.
اجرای لولههای رفت و برگشت
رفت و برگشت جدا، مهارشده و بدون تقاطع اشتباه اجرا می‌شوند.
نصب کلکتور در سیستم کلکتوری
کلکتور در جعبه قابل دسترس و نزدیک مرکز بار حرارتی نصب میشود.
اتصال لوله‌ها به رادیاتورها
هر خط به شیر همان رادیاتور وصل و علامت‌گذاری میشود.
اتصال سیستم به پکیج یا موتورخانه
مدار بعد از شستشو و کنترل مسیر به رفت و برگشت منبع گرما متصل میشود.
تست فشار و نشتی
تست فشار قبل از پوشاندن لوله‌ها انجام میشود.
عایق‌کاری لوله‌ها
لوله‌ها به‌خصوص در مسیرهای سرد و روکار عایق می‌شوند.
هواگیری سیستم
بعد از آب‌گیری، هوای گیرکرده از رادیاتورها و نقاط بالا خارج میشود. اگر رادیاتور سرد ماند، هواگیری پکیج و رادیاتور را مرحله‌به‌مرحله انجام دهید.
راهاندازی و تست نهایی
گرم شدن همه رادیاتورها و پایداری فشار کنترل میشود.

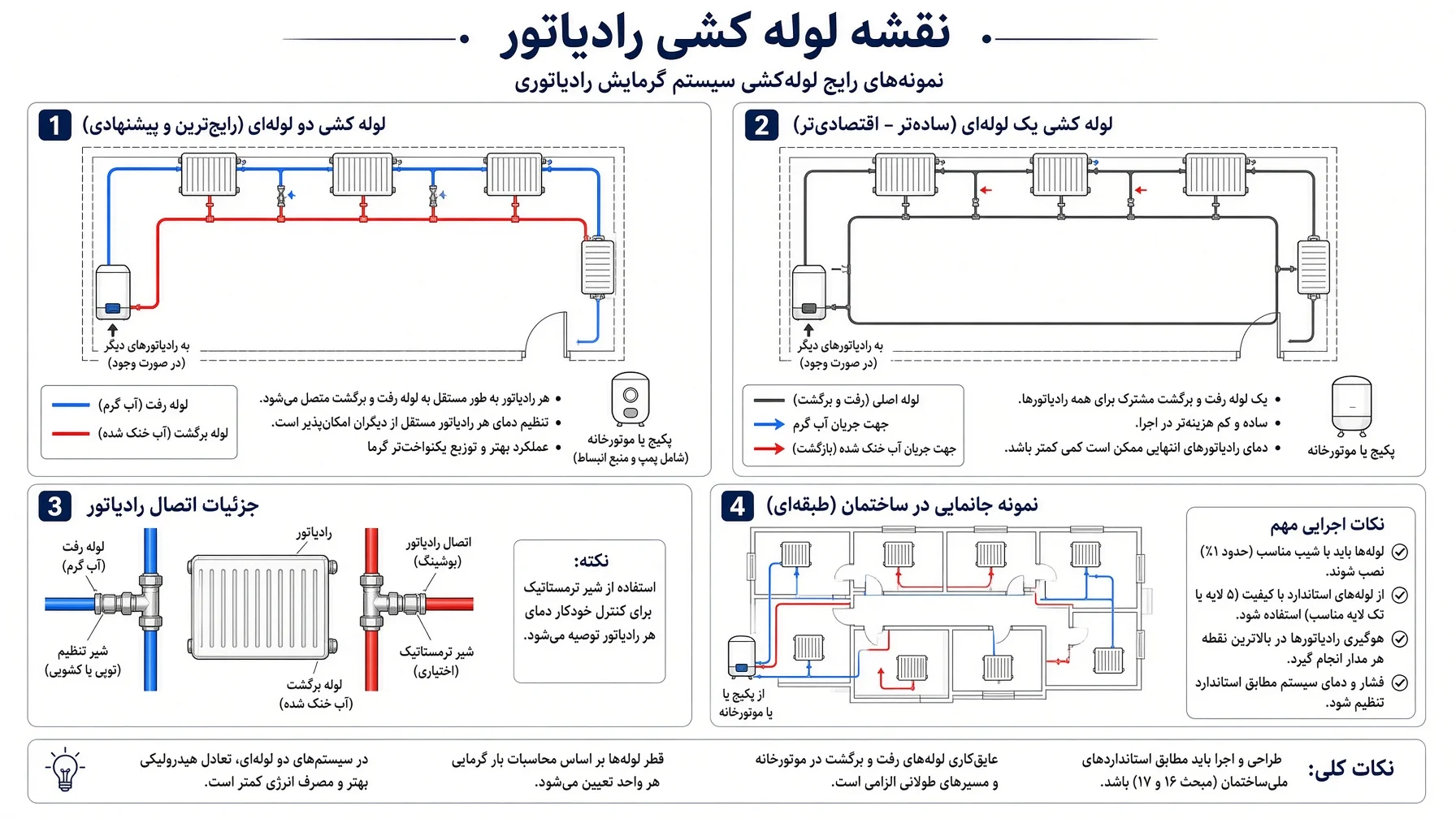

نقشه لوله کشی شوفاژ ساختمان
نقشه لوله کشی شوفاژ آپارتمان
نقشه باید رایزر، محل پکیج، کلکتور و مسیر هر رادیاتور را نشان دهد.
نقشه لوله کشی پکیج و رادیاتور
رفت و برگشت نباید قاطی رسم شوند و خروجی پکیج باید با قطر شروع مدار هماهنگ باشد.
نقشه لوله کشی کلکتوری
هر خروجی کلکتور با نام فضا مشخص میشود.
مسیر لولههای رفت و برگشت
دو مسیر موازی، کوتاه و قابل تشخیص طراحی می‌شوند.
نکات مهم در طراحی نقشه
مسیر باید هم کوتاه باشد، هم قابل اجرا، هم دور از محل سوراخ‌کاری آینده.
اشتباهات رایج در طراحی مسیر لوله‌ها
کشیدن مسیر از وسط اتاق فقط برای کوتاه شدن خط روی کاغذ، عبور از درگاه بدون غلاف و ثبت نکردن مسیر، خطاهای پرهزینه هستند.
لوله کشی شوفاژ در ساختمان‌های مختلف
لوله کشی شوفاژ ساختمان نوساز
توکار کلکتوری دست طراح را باز می‌گذارد و ظاهر نهایی تمیز می‌ماند.
لوله کشی شوفاژ ساختمان قدیمی
روکار یا تعویض مسیرهای پوسیده با کمترین تخریب منطقی‌تر است.
لوله کشی شوفاژ آپارتمان
محدودیت رایزر و فشار مشترک باید در طراحی دیده شود.
لوله کشی شوفاژ ویلا
فاصله طولانی تا موتورخانه افت حرارت می‌سازد و عایق جدی‌تر میشود.
لوله کشی شوفاژ در بازسازی ساختمان
هزینه اصلی اغلب تخریب و ترمیم است، نه خود لوله.
لوله کشی شوفاژ برای واحدهای چندطبقه
قطر رایزر و بالانس طبقات باید جداگانه دیده شود. یک سایز برای همه طبقات معمولاً جواب نمی‌دهد.

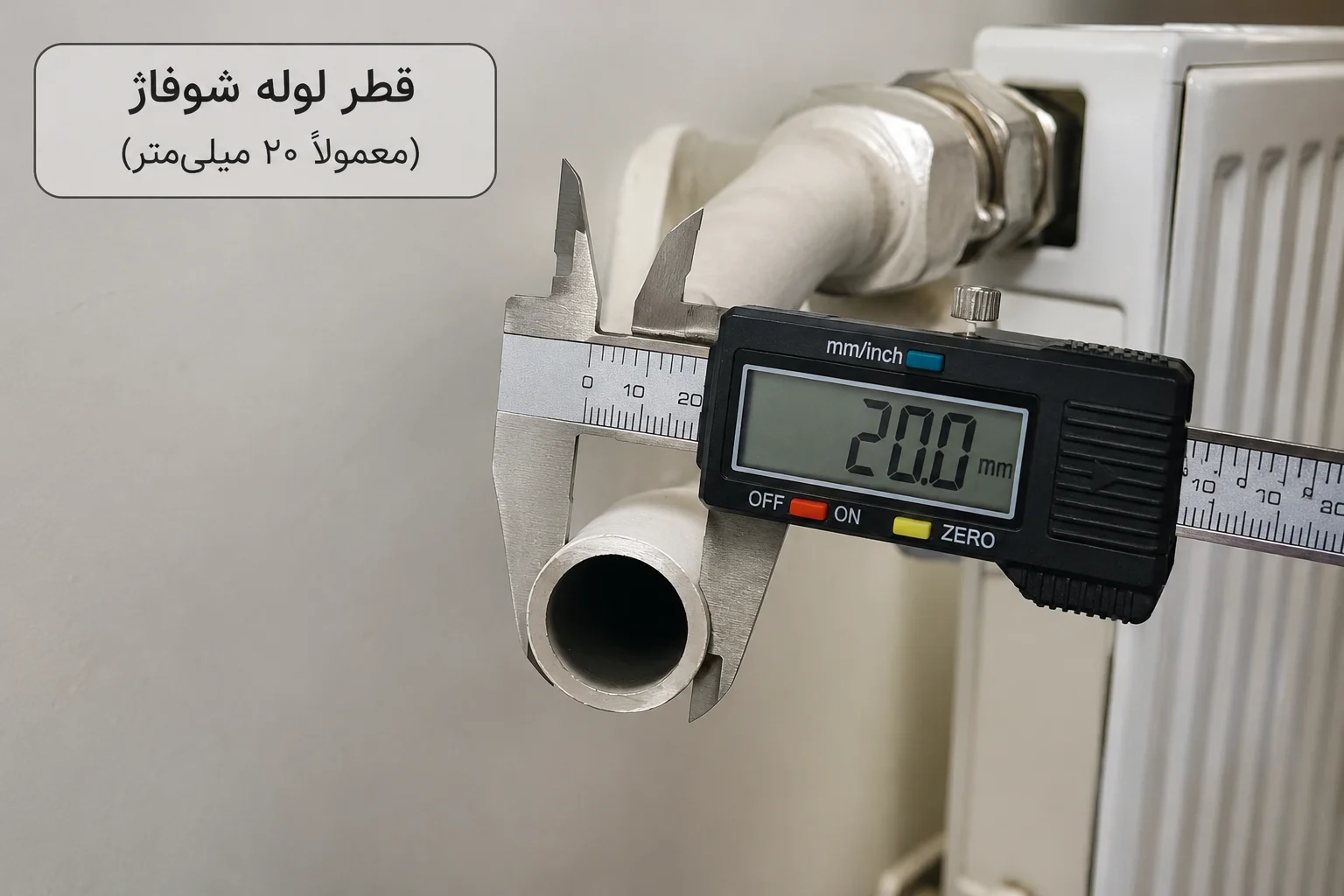

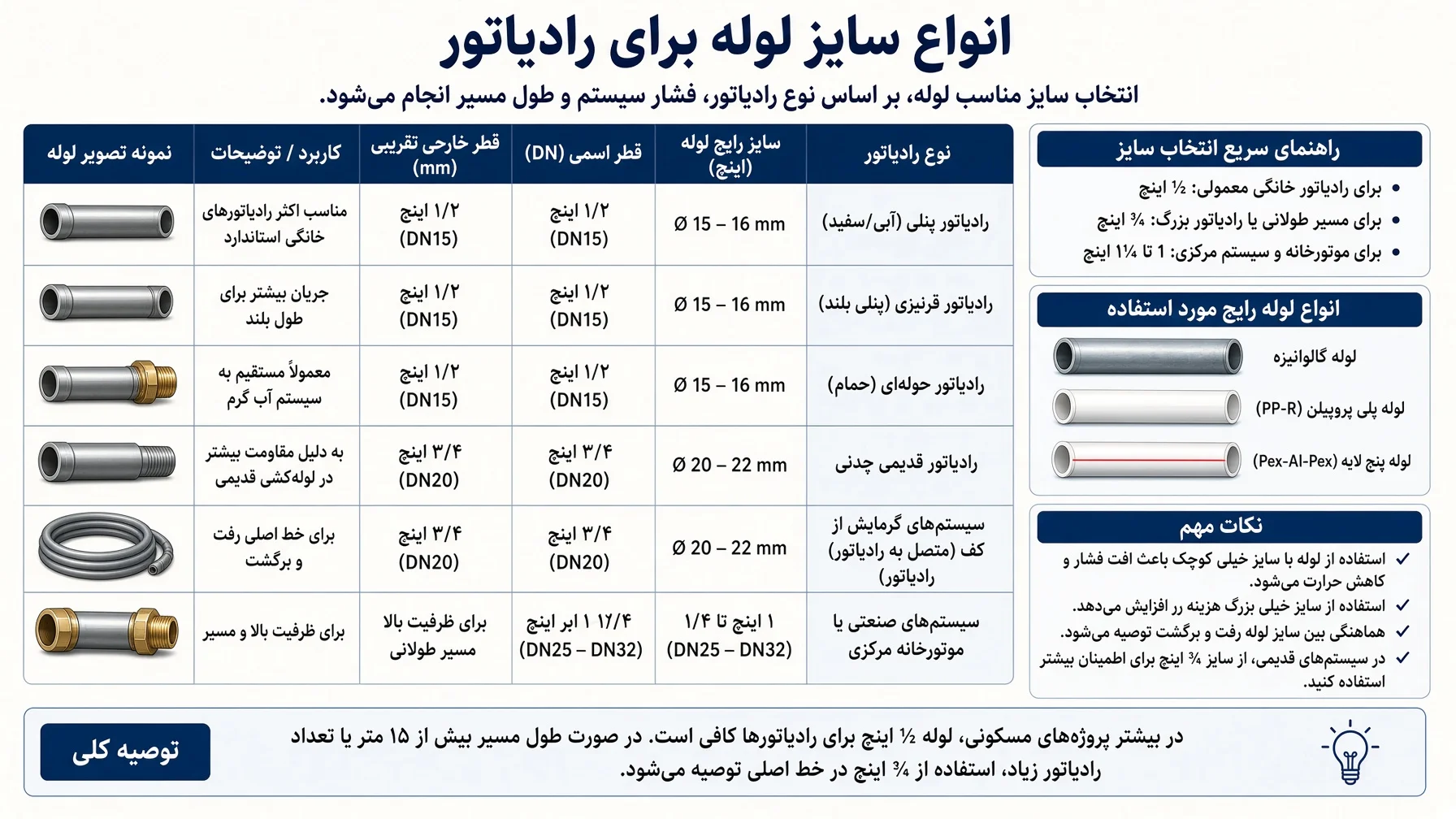

محاسبه و انتخاب قطر لوله شوفاژ
چرا قطر لوله اهمیت دارد؟
قطر لوله دبی آب و افت فشار را تعیین میکند. قطر نامناسب یا انتهای مدار را سرد میکند یا هزینه را بی دلیل بالا می‌برد.
عوامل مؤثر بر انتخاب قطر لوله
توان حرارتی مدار، تعداد رادیاتور، طول مسیر، تعداد اتصالات و نوع سیستم.
رابطه تعداد رادیاتورها با قطر لوله
رادیاتور بیشتر معمولاً به مقطع عبوری بیشتر نیاز دارد، اما این رابطه به‌تنهایی عدد نهایی را تعیین نمی‌کند.
تأثیر طول مسیر لوله بر انتخاب قطر
مسیر طولانی‌تر افت فشار بیشتری دارد و در محاسبه قطر باید دیده شود.
اشتباهات رایج در انتخاب قطر لوله
قطر نهایی باید از محاسبه همان سیستم به دست بیاید. عدد واحدی برای همه ساختمان‌ها وجود ندارد. کپی کردن سایز همسایه یا استفاده از یک قطر برای کل واحد از اشتباهات رایج است.
هزینه لوله کشی شوفاژ چقدر است؟
عوامل مؤثر بر قیمت لوله کشی شوفاژ
قیمت ثابت ندارد و به ساختمان، روش اجرا و جنس مصالح وابسته است.
قیمت لوله و اتصالات
جنس لوله، برند و نوع اتصال بخش مهمی از هزینه مصالح است.
هزینه اجرای لوله کشی
دستمزد به متراژ، سختی کار و تخصص اجرا بستگی دارد.
هزینه لوله کشی توکار و روکار
توکار معمولاً به‌خاطر خواباندن لوله و هماهنگی با بنایی گران‌تر از روکار تمام میشود.
هزینه لوله کشی کلکتوری
مصرف لوله بیشتر و کلکتور، هزینه این روش را نسبت به سنتی بالاتر می‌برد.
تأثیر متراژ ساختمان بر هزینه
متراژ بیشتر یعنی مسیر طولانی‌تر و معمولاً هزینه بالاتر.
تأثیر تعداد رادیاتورها بر قیمت
هر رادیاتور شیر، اتصال و طول لوله اضافه می‌خواهد.
هزینه لوله کشی در ساختمان نوساز و قدیمی
نوساز هماهنگ با ساخت پیش می‌رود. قدیمی اغلب نیاز به جابه‌جایی و تطبیق با وضع موجود دارد.
هزینه تخریب و ترمیم در بازسازی
تخریب، جمع‌آوری نخاله و ترمیم کف یا دیوار می‌تواند از خود لوله کشی گران‌تر شود.
نحوه محاسبه تقریبی هزینه پروژه
جمع قیمت لوله و اتصال، دستمزد، شیرآلات، کلکتور، عایق و در بازسازی هزینه بنایی. برآورد تلفنی بدون دیدن مسیر فقط حدود است. برآورد کتبی بعد از بازدید قابل اتکاتر است.
مشکلات رایج در لوله کشی شوفاژ
افت فشار آب
معمولاً از نشتی ریز، هوا یا منبع انبساط معیوب می‌آید.
گرم نشدن رادیاتورها
اغلب به هوا، بسته بودن شیر، رسوب یا مسیر نامتعادل مربوط است.
وجود هوا در سیستم
هوا گردش آب را قطع میکند و بخشی از رادیاتور را سرد نگه می‌دارد.
نشتی لوله‌ها
نشتی کوچک هم افت فشار می‌سازد و هم به کف و دیوار آسیب می‌زند.
افت مکرر فشار پکیج
اگر بعد از هواگیری تکرار شود، باید نشتی و منبع انبساط بررسی شود.
صدای لوله‌ها و رادیاتورها
از هوا، سرعت بالای آب یا مهار نشدن لوله می‌آید.
گرم شدن نامتوازن رادیاتورها
یعنی بالانس جریان درست نیست و بعضی مسیرها سهم آب بیشتری می‌گیرند.
افزایش غیرعادی مصرف انرژی
می‌تواند از عایق نبودن لوله، هوا گرفتن مداوم یا کارکرد طولانی پکیج برای جبران مدار ضعیف باشد.
اشتباهات رایج در اجرای لوله کشی شوفاژ
انتخاب نامناسب نوع لوله
لوله‌ای که برای آب سرد مناسب است لزوماً برای مدار گرمایش انتخاب درستی نیست.
انتخاب اشتباه قطر لوله
قطر کم یا یک سایز برای کل واحد، انتهای مدار را ضعیف میکند.
طراحی نامناسب مسیر لوله‌ها
مسیر بلند و پرپیچ افت فشار را بالا می‌برد.
اجرای اتصالات غیراصولی
اتصال ضعیف شایع‌ترین محل نشتی بعدی است.
عایق نکردن لوله‌ها
گرما قبل از رسیدن به رادیاتور از دست می‌رود.
رعایت نکردن شیب و مسیر مناسب
مسیر بد، هوا را گیر می‌اندازد و تخلیه را سخت میکند.
تست نکردن سیستم قبل از پوشاندن لوله‌ها
نشتی پنهان بعد از نازک‌کاری چند برابر گران‌تر تعمیر میشود.
نصب نامناسب رادیاتورها
پشت مانع یا با فاصله اشتباه شیر، بازده را کم میکند.
بی‌توجهی به انبساط و انقباض لوله‌ها
لوله مهارنشده در سرما و گرما صدا می‌دهد و به اتصال فشار می‌آورد.
نکات مهم برای اجرای اصولی لوله کشی شوفاژ
انتخاب لوله و اتصالات استاندارد
لوله و اتصال باید مخصوص تأسیسات گرمایشی و همخوان با هم باشند.
طراحی مسیر کوتاه و بهینه
مسیر کوتاه، زانوی کمتر و افت فشار کمتر می‌دهد.
کاهش تعداد اتصالات غیرضروری
هر اتصال اضافه یک نقطه ریسک است.
عایق‌کاری مناسب
عایق، اتلاف حرارت مسیر را کم میکند.
تست فشار قبل از نهایی کردن کار
مدار باید قبل از پوشاندن تحت آزمون نشتی قرار بگیرد.
دسترسی مناسب برای تعمیرات آینده
کلکتور و شیرهای اصلی باید قابل دسترس بمانند.
رعایت الزامات فنی و مقررات ساختمان
کار باید با الزامات فنی و توصیه سازنده پکیج جور باشد.
لوله کشی شوفاژ بهتر است توکار باشد یا روکار؟
مقایسه از نظر زیبایی
توکار برنده است، چون لوله‌ها دیده نمی‌شوند.
مقایسه از نظر هزینه
روکار معمولاً هزینه اولیه کمتری دارد.
مقایسه از نظر تعمیرات
روکار راحت‌تر تعمیر میشود.
مقایسه از نظر دوام
هر دو اگر اتصال و عایق درست داشته باشند عمر خوب می‌دهند. توکار فقط وقتی دوام خود را نشان می‌دهد که قبل از پوشاندن تست شده باشد.
کدام روش برای ساختمان نوساز مناسب‌تر است؟
برای نوساز، توکار کلکتوری مناسب‌تر است.
کدام روش برای بازسازی مناسب‌تر است؟
برای بازسازی که نمی‌خواهید کف را باز کنید، روکار انتخاب عملی‌تری است.
تفاوت لوله کشی شوفاژ سنتی و کلکتوری
تفاوت در نحوه اجرا
سنتی یک خط مشترک است. کلکتوری خط جدا برای هر رادیاتور است.
تفاوت در کنترل جریان
در کلکتوری جریان هر فضا جدا کنترل میشود.
تفاوت در تعمیر و نگهداری
تعمیر یک مسیر در کلکتوری، بقیه مدار را قطع نمی‌کند.
تفاوت در هزینه
هزینه اجرا و لوله در کلکتوری بیشتر است.
کدام سیستم عملکرد بهتری دارد؟
در واحدهایی که یکنواختی گرما مهم است، کلکتوری معمولاً عملکرد بهتری دارد.
چگونه یک مجری مناسب برای لوله کشی شوفاژ انتخاب کنیم؟
بررسی سابقه و تجربه
سابقه کار شوفاژ را ببینید، نه فقط لوله کشی آب سرد.
بررسی نمونه پروژه‌ها
نمونه پروژه واقعی بخواهید و مسیر و کلکتور را از نزدیک ببینید.
استفاده از لوله و اتصالات استاندارد
جنس لوله و اتصال باید مشخص و استاندارد باشد.
دریافت برآورد کتبی هزینه
برآورد را کتبی بگیرید، با تفکیک مصالح و دستمزد.
اهمیت تست و تحویل اصولی سیستم
شرط تحویل باید تست فشار، هواگیری و گرم شدن همه رادیاتورها باشد.
گارانتی و خدمات پس از اجرا
گارانتی اجرا را مکتوب کنید.
ضمانت اصالت و گارانتی
ارسال به کل کشور
بسته بندی ویژه
مشاوره رایگان
