پکیج دیواری مثل یک تیم هماهنگ کار می‌کند. هر قطعه وظیفه‌ی مشخصی دارد و اگر یکی از آن‌ها درست کار نکند، کل دستگاه دچار مشکل می‌شود. وقتی بدانید هر قطعه چه کاری انجام می‌دهد، دیگر در مقابل تکنسین یا فروشنده دست‌بسته نیستید. می‌توانید ایراد را بهتر تشخیص دهید، قطعه‌ی درست را بخرید و هزینه‌ی اضافه نپردازید.
پاسخ کوتاه: مهمترین قطعات پکیج دیواری عبارت‌اند از مبدل حرارتی، پمپ، برد الکترونیکی، شیر گاز، مشعل، فن، شیر سه‌طرفه، منبع انبساط، فلوسوئیچ، سنسور NTC، پرشر سوئیچ و شیر اطمینان. در ادامه همه را یکی‌یکی معرفی می‌کنیم.
۱. پکیج دیواری از چه قطعاتی تشکیل شده است؟
دسته‌بندی قطعات پکیج دیواری بر اساس عملکرد
قطعات پکیج را می‌توان در چهار گروه دید: گرمایش (پمپ، مبدل، منبع انبساط)، آب گرم مصرفی (شیر سه‌طرفه، فلوسوئیچ، مبدل ثانویه)، احتراق (مشعل، شیر گاز، فن، جرقه‌زن) و کنترل و ایمنی (برد، سنسورها، پرشر سوئیچ‌ها، شیر اطمینان).
تفاوت قطعات مکانیکی، الکترونیکی و هیدرولیکی
- مکانیکی: فن، مشعل، شیر گاز
- الکترونیکی: برد، سنسورها، نمایشگر، الکترود
- هیدرولیکی: پمپ، شیر سه‌طرفه، مبدل، فلومتر
عیب‌یابی هم بر همین اساس انجام می‌شود. مشکل ممکن است از جریان آب، از برق و فرمان، یا از حرکت مکانیکی باشد.
تفاوت قطعات داخلی و خارجی پکیج دیواری
قطعات داخلی زیر پوسته‌ی دستگاه قرار دارند. قطعات خارجی شامل اتصالات ورودی و خروجی، دودکش، شیرهای قطع‌کن و ترموستات اتاقی هستند. ایراد بسیاری از پکیج‌ها از همین قطعات بیرونی است، نه از داخل دستگاه.
تفاوت قطعات اصلی و قطعات جانبی پکیج
قطعات اصلی (مبدل، پمپ، برد) بدون کارکرد درست، دستگاه را از کار می‌اندازند. قطعات جانبی (واشر، اورینگ، فیلتر) ارزان‌ترند، اما خرابی آن‌ها هم می‌تواند به نشتی یا افت فشار برسد.
۲. معرفی قطعات اصلی پکیج دیواری و وظیفه هر کدام
مبدل حرارتی پکیج
مبدل، قلب گرمایی پکیج است. گرمای شعله را به آب منتقل می‌کند. اگر رسوب بگیرد یا سوراخ شود، بازده دستگاه پایین می‌آید و مصرف گاز بالا می‌رود.
پمپ سیرکولاتور پکیج
پمپ آب گرم را در مدار رادیاتورها می‌چرخاند. بدون پمپ سالم، پکیج گرم می‌کند اما گرما به خانه نمی‌رسد.
برد الکترونیکی پکیج
برد، مغز دستگاه است. اطلاعات سنسورها را می‌خواند و به پمپ، فن، شیر گاز و جرقه‌زن فرمان می‌دهد.
شیر گاز پکیج دیواری
شیر گاز مقدار گاز رسیده به مشعل را کنترل می‌کند. دمای خروجی آب و ایمنی دستگاه به عملکرد دقیق آن وابسته است.

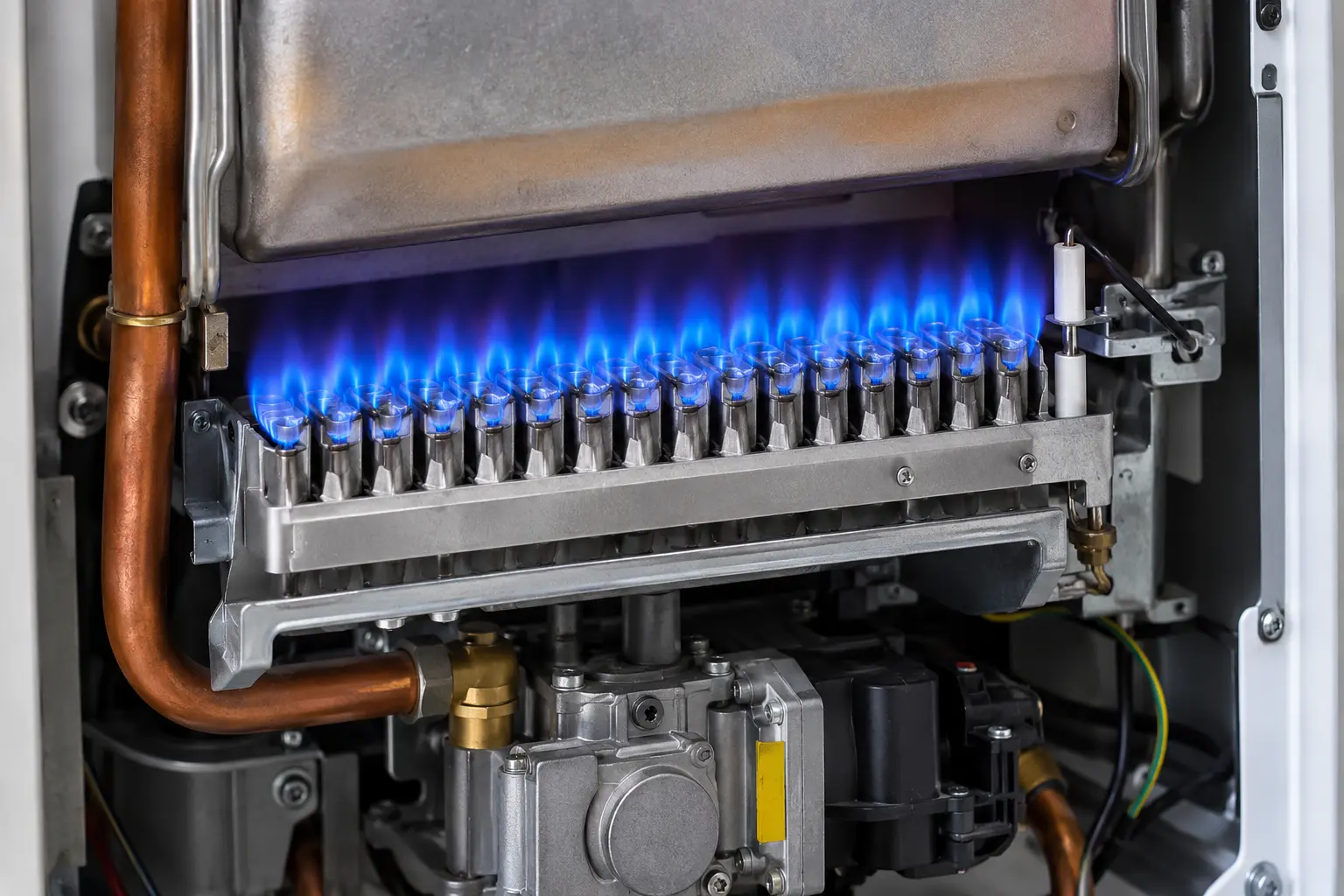

مشعل پکیج
مشعل جایی است که گاز می‌سوزد و شعله شکل می‌گیرد. کثیفی یا گرفتگی آن باعث شعله‌ی ناپایدار و احتراق ناقص می‌شود.
فن پکیج
فن در مدل‌های فن‌دار هوای احتراق را تأمین می‌کند و دود را به بیرون می‌فرستد. بدون کارکرد درست فن، پکیج اجازه‌ی روشن شدن نمی‌گیرد.
شیر سه‌طرفه پکیج
این شیر مسیر آب گرم را بین گرمایش رادیاتور و آب مصرفی جابه‌جا می‌کند. اگر درست کار نکند، ممکن است یکی از دو مدار گرم نشود.
منبع انبساط پکیج
وقتی آب گرم می‌شود منبسط می‌شود. منبع انبساط این فشار اضافه را جذب می‌کند تا فشار مدار از حد مجاز بالا نرود.

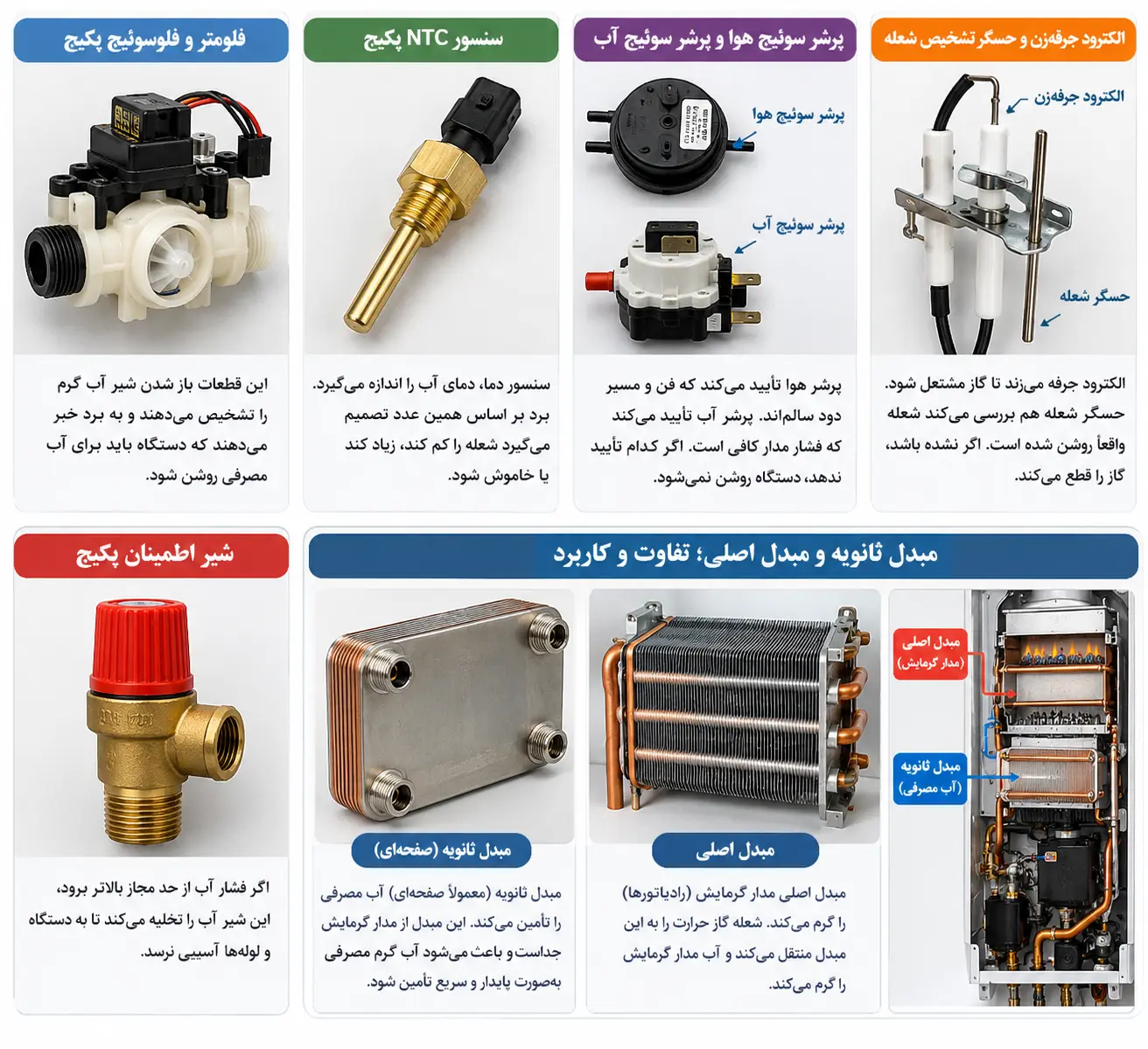

فلومتر و فلوسوئیچ پکیج
این قطعات باز شدن شیر آب گرم را تشخیص می‌دهند و به برد خبر می‌دهند که دستگاه باید برای آب مصرفی روشن شود.
سنسور NTC پکیج
سنسور دما، دمای آب را اندازه می‌گیرد. برد بر اساس همین عدد تصمیم می‌گیرد شعله را کم کند، زیاد کند یا خاموش شود.
پرشر سوئیچ هوا و پرشر سوئیچ آب
پرشر هوا تأیید می‌کند که فن و مسیر دود سالم‌اند. پرشر آب تأیید می‌کند که فشار مدار کافی است. اگر هرکدام تأیید ندهند، دستگاه روشن نمی‌شود.
الکترود جرقه‌زن و حسگر تشخیص شعله
الکترود جرقه می‌زند تا گاز مشتعل شود. حسگر شعله هم بررسی می‌کند شعله واقعاً روشن شده است. اگر نشده باشد، گاز را قطع می‌کند.
شیر اطمینان پکیج
اگر فشار آب از حد مجاز بالاتر برود، این شیر آب را تخلیه می‌کند تا به دستگاه و لوله‌ها آسیبی نرسد.
مبدل ثانویه و مبدل اصلی؛ تفاوت و کاربرد
در پکیج‌های دو مبدلی، مبدل اصلی مدار گرمایش را گرم می‌کند و مبدل ثانویه (معمولاً صفحه‌ای) آب مصرفی را تأمین می‌کند. جدا بودن این دو مدار، آب گرم مصرفی را پایدارتر می‌کند.
۳. قطعات داخلی پکیج دیواری به تفکیک سیستم عملکرد
قطعات مدار گرمایش
پمپ، مبدل اصلی، منبع انبساط، پرشر آب و سنسور دمای رفت و برگشت.
قطعات مدار آب گرم مصرفی
فلوسوئیچ یا فلومتر، شیر سه‌طرفه، مبدل ثانویه و سنسور دمای آب مصرفی.
قطعات سیستم احتراق و تخلیه دود
مشعل، شیر گاز، الکترود جرقه‌زن، حسگر شعله، فن و پرشر هوا.
قطعات سیستم کنترل و ایمنی
برد، ترموستات حد، سنسورها و شیر اطمینان. این سیستم مانع خطرهایی مثل داغ کردن بیش از حد یا نبود شعله می‌شود.
قطعات هیدرولیکی و اتصالات
لوله‌های داخلی، اتصالات، اورینگ‌ها، شیر پر کردن و شیر تخلیه. نشتی بیشتر از همین بخش شروع می‌شود.
قطعات مربوط به نمایشگر و پنل کنترل

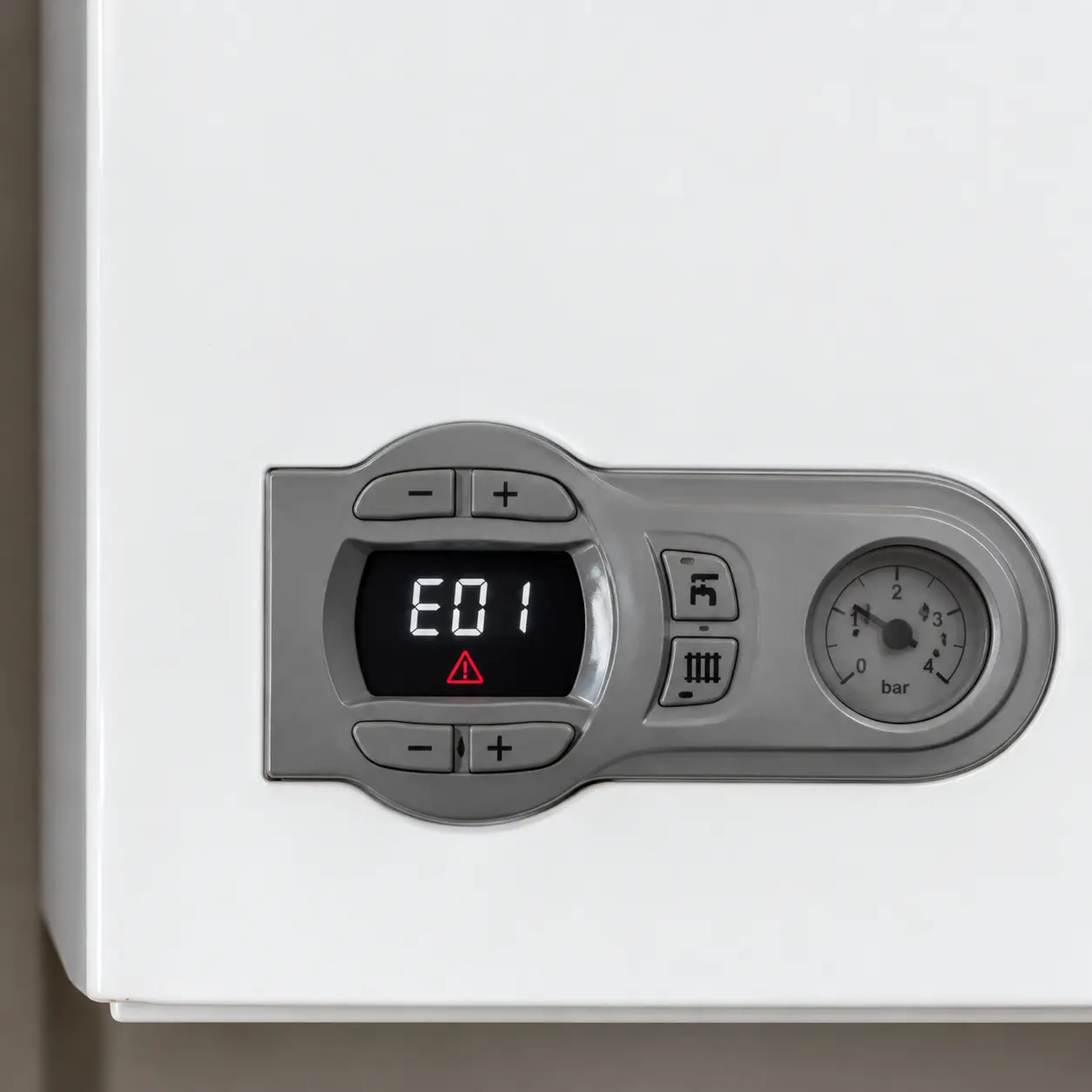

صفحه‌ی نمایش، دکمه‌ها و کابل ارتباطی. کد خطاها از طریق همین بخش به شما نمایش داده میشوند.
۴. انواع قطعات پکیج دیواری و کاربرد تخصصی آن‌ها
انواع مبدل حرارتی از نظر ساختار
مبدل‌های مسی، مبدل‌های آلومینیومی و مبدل‌های صفحه‌ای ساختارهای رایج هستند. هرکدام در برابر رسوب و خوردگی رفتار متفاوتی دارند.
انواع پمپ پکیج و تفاوت آن‌ها
پمپ‌ها از نظر توان، تعداد دور و نوع (ساده یا مدولاسیون) فرق دارند. پمپ‌های هوشمندتر توان مصرفی خود را با نیاز مدار تنظیم می‌کنند.
انواع شیر سه‌طرفه و مجموعه محرک آن
شیر سه‌طرفه معمولاً از دو بخش تشکیل می‌شود: بدنه‌ی شیر و موتور محرک. گاهی فقط یکی از این دو خراب است و تعویض کل مجموعه لازم نیست.
انواع سنسور دما و حسگرهای فشار
سنسورهای NTC در مقاومت و شکل ظاهری تفاوت دارند. نصب سنسور ناسازگار می‌تواند باعث نمایش دمای اشتباه شود.
انواع برد الکترونیکی و تفاوت بردها
هر مدل پکیج بردی مخصوص خود دارد. برد یک مدل را نمی‌توان بدون بررسی روی مدل دیگر نصب کرد.
انواع فن و سیستم‌های تخلیه دود
پکیج‌ها در دو نوع بسته (فن‌دار) و بدون فن در بازار هستند. فن‌دارها ایمن‌تر و امروزه رایج‌ترند.
انواع منبع انبساط و شیرهای کنترلی
منبع انبساط با حجم‌های مختلف ساخته می‌شود. حجم مناسب به ظرفیت مدار و دستگاه بستگی دارد.

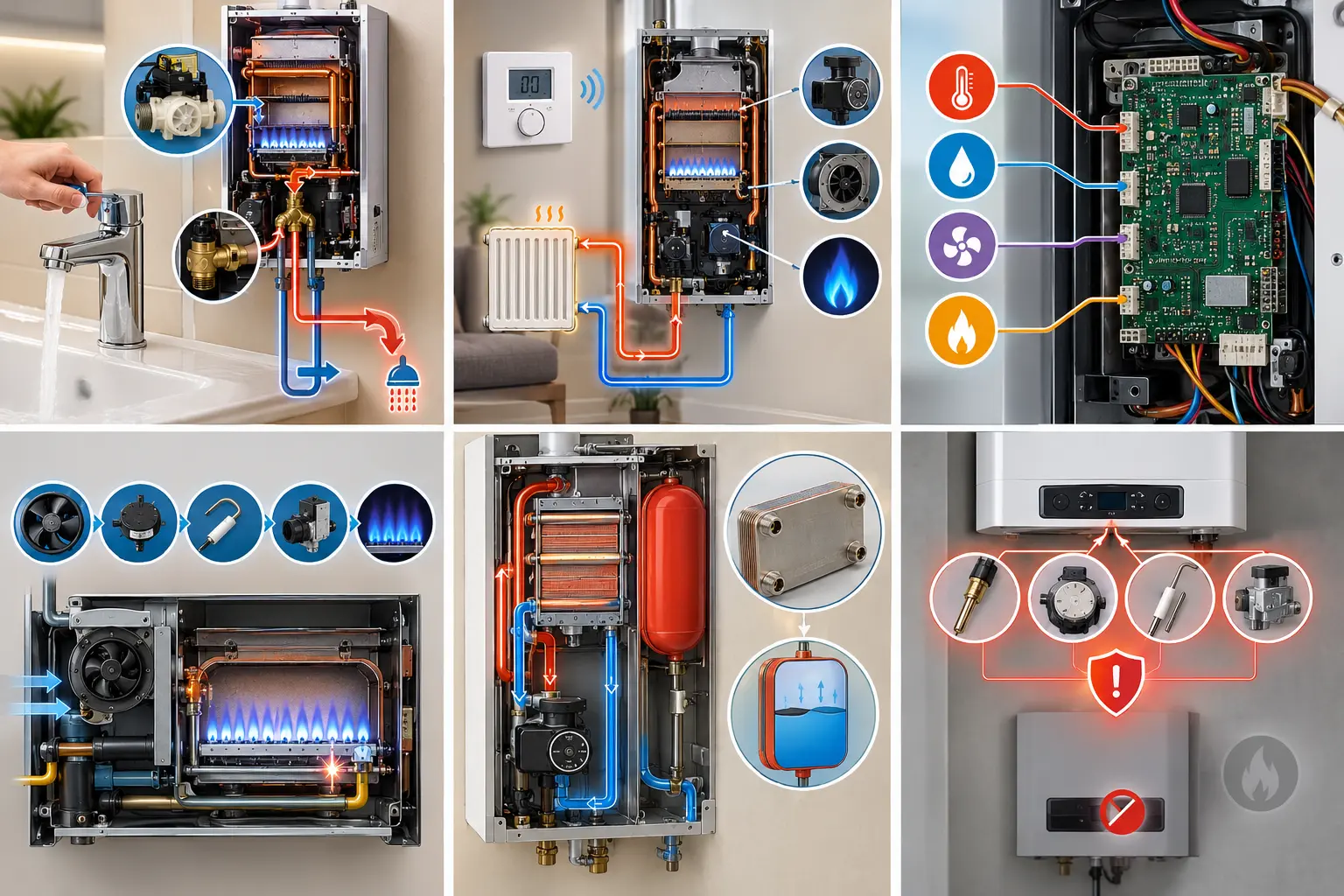

۵. نحوه عملکرد قطعات پکیج دیواری چگونه است؟
عملکرد پکیج هنگام باز کردن شیر آب گرم
با باز شدن شیر، فلوسوئیچ جریان آب را حس می‌کند و برد فرمان روشن شدن می‌دهد. شیر سه‌طرفه مسیر را به مدار آب مصرفی می‌برد و دستگاه آب را به دمای تنظیم‌شده می‌رساند.
عملکرد پکیج در حالت گرمایش رادیاتورها
وقتی ترموستات اتاق تقاضای گرما کند، پمپ آب را می‌چرخاند، فن راه می‌افتد، شعله روشن می‌شود و آب گرم به رادیاتورها می‌رسد. با رسیدن به دمای مطلوب، شعله کم یا خاموش می‌شود.
نقش برد الکترونیکی در هماهنگی قطعات
برد ترتیب کارها را مشخص می‌کند و مطمئن می‌شود هر مرحله پیش از مرحله‌ی بعد درست انجام شده است.
ترتیب عملکرد فن، پرشر هوا، جرقه‌زن و شیر گاز
ترتیب معمول این است: فن روشن می‌شود، پرشر هوا تأیید می‌دهد، جرقه شروع می‌شود، شیر گاز باز می‌شود و حسگر شعله روشن بودن شعله را تأیید می‌کند. اگر مرحله‌ای خراب باشد، دستگاه روند را متوقف می‌کند.
نقش پمپ، مبدل و منبع انبساط در گردش آب
پمپ آب را می‌چرخاند، مبدل گرمایش را اضافه می‌کند و منبع انبساط فشار ناشی از گرم شدن را کنترل می‌کند. این سه با هم گردش پایدار آب را ممکن می‌کنند.
نقش سنسورها و تجهیزات ایمنی در خاموش شدن دستگاه
اگر دما یا فشار از حد مجاز رد شود، یا شعله خاموش شود، سنسورها و تجهیزات ایمنی گاز را قطع می‌کنند. خاموش شدن در این شرایط نشانه‌ی خرابی نیست، بلکه کار درست سیستم ایمنی است.
۶. علائم خرابی قطعات پکیج دیواری
علائم خرابی پمپ پکیج
صدای زیاد، داغ شدن پکیج بدون گرم شدن رادیاتورها و خطای گردش آب.
علائم خرابی مبدل حرارتی
افت بازده، صدای جوشیدن، نشتی یا گرم نشدن کافی آب با وجود روشن بودن شعله.
علائم خرابی برد الکترونیکی
خاموش و روشن شدن بی‌دلیل، پاسخ ندادن به دکمه‌ها یا نمایش خطاهای نامنظم.
علائم خرابی شیر سه‌طرفه
فقط یکی از دو مدار (گرمایش یا آب مصرفی) کار می‌کند، یا دو مدار با هم قاطی میشوند.
علائم خرابی فلومتر و فلوسوئیچ
با باز کردن شیر آب گرم، پکیج روشن نمی‌شود یا خیلی دیر روشن می‌شود.
علائم خرابی سنسور NTC
نمایش دمای غیرمنطقی، قطع و وصل مکرر یا خطای سنسور روی صفحه.
علائم خرابی فن و پرشر سوئیچ هوا
صدای غیرعادی فن، روشن نشدن شعله و خطای مربوط به هوا یا دود.
علائم خرابی منبع انبساط
افت و افزایش مکرر فشار و باز شدن شیر اطمینان بدون دلیل مشخص.
علائم خرابی شیر گاز و سیستم جرقه‌زنی
جرقه زده می‌شود اما شعله شکل نمی‌گیرد، یا شعله ناپایدار است و زود خاموش می‌شود.
علائم خرابی شیر اطمینان و قطعات آب‌بندی
چکه کردن، نم یا لک آب زیر پکیج و افت تدریجی فشار.
۷. جدول عیب‌یابی قطعات پکیج دیواری
| مشکل | قطعات احتمالی مرتبط |
|---|---|
| روشن نشدن پکیج | برد، پرشر آب یا هوا، فن، منبع تغذیه |
| گرم نشدن آب مصرفی | فلوسوئیچ، شیر سه‌طرفه، مبدل ثانویه (رسوب)، سنسور |
| گرم نشدن رادیاتورها | پمپ، شیر سه‌طرفه، هوای مدار، ترموستات |
| افت یا افزایش فشار | منبع انبساط، شیر اطمینان، نشتی اتصالات |
| صدای غیرعادی | پمپ، فن، رسوب مبدل، هوای مدار |
| خاموش شدن ناگهانی | سنسورها، پرشر سوئیچ، حسگر شعله |
علت روشن نشدن پکیج و قطعات احتمالی مرتبط
اول برق، گاز و فشار آب را بررسی کنید. اگر این‌ها سالم بودند، برد، فن و پرشر سوئیچ‌ها مظنون‌اند.
علت گرم نشدن آب مصرفی
معمولاً رسوب مبدل یا خرابی فلوسوئیچ و شیر سه‌طرفه است.
علت گرم نشدن رادیاتورها
اول هواگیری رادیاتورها را انجام دهید. اگر بی‌اثر بود، پمپ و شیر سه‌طرفه را بررسی کنید. برای هواگیری راهنمای هواگیری پکیج و رادیاتور را ببینید.
علت افت یا افزایش فشار پکیج
نشتی، شیر اطمینان یا منبع انبساط بی‌باد دلایل رایج‌اند.
علت صدای غیرعادی دستگاه
هوا در مدار، رسوب مبدل یا فرسودگی پمپ و فن.
علت خاموش شدن ناگهانی پکیج
بیشتر اوقات یکی از سنسورها یا تجهیزات ایمنی عمل کرده است. به کد خطا دقت کنید.
تفاوت خرابی قطعه با ایراد نصب یا رسوب‌گرفتگی
گاهی قطعه سالم است و مشکل از نصب نادرست، فشار کم یا رسوب است. پیش از خرید قطعه‌ی جدید، تشخیص تکنسین مهم است. برای مرور ایرادهای رایج، راهنمای عیب‌یابی پکیج دیواری را بخوانید.
۸. قطعات پکیج دیواری بوتان و ایران رادیاتور
قطعات پکیج دیواری بوتان
پکیج‌های بوتان قطعات رایج و در دسترسی دارند، چون سال‌ها در بازار حضور داشته‌اند. اگر پکیج بوتان دارید یا قصد خرید دارید، راهنمای خرید پکیج بوتان و مقاله‌ی قیمت و ظرفیت پکیج بوتان بیتا به کارتان می‌آید.
قطعات پکیج دیواری ایران رادیاتور
ایران رادیاتور هم شبکه‌ی خدمات و قطعات یدکی گسترده‌ای دارد. برای آشنایی بیشتر با مدل‌ها، مقاله‌ی قیمت پکیج ایران رادیاتور را ببینید.
تفاوت قطعات پکیج در مدل‌های مختلف هر برند
حتی در یک برند، قطعات مدل‌های مختلف (مثلاً ۲۴ و ۲۸ کیلووات) ممکن است فرق داشته باشند. ظرفیت و طراحی دستگاه روی انتخاب قطعه اثر می‌گذارد.
آیا قطعات دو برند قابل جایگزینی هستند؟
به‌طور کلی نباید فرض کنید قطعات دو برند با هم سازگارند. بعضی قطعات (مثل سنسورها) شبیه‌اند، اما جایگزینی بدون تأیید تکنسین ریسک دارد.
روش تشخیص قطعه سازگار با مدل دستگاه
برند، مدل و ظرفیت دستگاه را بنویسید و شماره‌ی فنی قطعه‌ی قبلی را (در صورت امکان) با قطعه‌ی جدید تطبیق دهید.
اهمیت شماره فنی و مشخصات قطعه
شماره‌ی فنی مطمئن‌ترین راه برای خرید قطعه‌ی درست است. با آن می‌توانید از سازگار بودن قطعه مطمئن شوید و از خرید اشتباه جلوگیری کنید.
۹. قیمت قطعات پکیج دیواری به چه عواملی بستگی دارد؟
قیمت قطعات متغیر است و در این مقاله عدد مشخصی نمی‌دهیم. برای قیمت روز، با فروشگاه یا بخش قطعات تماس بگیرید.
قیمت پمپ پکیج
به توان، برند و نوع پمپ (ساده یا هوشمند) بستگی دارد.
قیمت مبدل حرارتی پکیج
معمولاً یکی از گرانترین قطعات است و به جنس و ساختار مبدل وابسته است.
قیمت برد الکترونیکی پکیج
قیمت برد به مدل دستگاه و اصل بودن آن بستگی دارد. بردهای نامرغوب ارزان‌اند، اما ریسک خرابی دوباره دارند.
قیمت شیر سه‌طرفه، فلومتر و سنسور NTC
این‌ها از قطعات نسبتاً مقرون‌به‌صرفه‌اند، اما تعویض به‌موقع‌شان از خرابی‌های بزرگ‌تر جلوگیری می‌کند.
قیمت فن، منبع انبساط و شیر گاز
قیمت فن و شیر گاز بر اساس مدل و برند متفاوت است. منبع انبساط معمولاً ارزان‌تر است.
تأثیر برند، مدل، اصالت و گارانتی بر قیمت
قطعه‌ی اصلی با گارانتی گران‌تر است، اما معمولاً عمر بیشتر و ریسک کمتری دارد.
هزینه تعمیر قطعه در مقایسه با تعویض آن
قطعات ارزان‌تر (مثل سنسور) معمولاً تعویض میشوند. برای قطعات گران‌تر (مثل برد یا مبدل)، تعمیر ممکن است گزینه‌ی اقتصادی‌تری باشد. تصمیم نهایی با نظر تکنسین است.
۱۰. راهنمای خرید قطعات یدکی پکیج دیواری
چگونه قطعه مناسب پکیج خود را انتخاب کنیم؟
مدل دقیق پکیج را از روی برچسب پشت دستگاه یا کارت گارانتی بخوانید و با همان مشخصات قطعه را تهیه کنید.
تشخیص قطعات اصلی، غیراصل و تقلبی
بسته‌بندی، برچسب، کیفیت ساخت و گارانتی را بررسی کنید. قیمت بسیار پایین‌تر از بازار معمولاً هشدار است.
بررسی شماره فنی و تطبیق قطعه با مدل دستگاه
پیش از پرداخت، شماره‌ی فنی را با فروشنده چک کنید و تطبیق قطعه با مدل خود را کتباً تأیید بگیرید.
نکات خرید قطعات پکیج بوتان و ایران رادیاتور
بخش قطعات هر برند را جدا بررسی کنید و ظرفیت (۲۴ یا ۲۸ و...) را همراه مدل ذکر کنید.
بررسی گارانتی، ضمانت اصالت و امکان مرجوعی
از فروشنده درباره‌ی گارانتی و شرایط مرجوعی بپرسید. قطعه‌ای که روی دستگاه شما جا نشد باید قابل برگشت باشد.
خرید اینترنتی قطعات پکیج یا خرید حضوری؟
خرید اینترنتی انتخاب بیشتر و مقایسه‌ی راحت‌تر دارد. خرید حضوری امکان تطبیق قطعه‌ی قدیمی با جدید را فراهم می‌کند. هرکدام را انتخاب کردید، گارانتی را فراموش نکنید.
چه زمانی تعمیر قطعه بهتر از تعویض آن است؟
اگر قطعه گران است و ایراد جزئی دارد (مثل رسوب‌گیری مبدل)، تعمیر منطقی است. اگر قطعه فرسوده یا ارزان است، تعویض بهتر است.
فکر می‌کنید زمان تعویض خود پکیج رسیده است؟ می‌توانید مدل‌ها را در دسته‌ی پکیج دیواری ببینید و راهنمای خرید پکیج دیواری را بخوانید.
۱۱. قطعات مصرفی پکیج دیواری کداماند؟
واشرها، اورینگ‌ها و آب‌بندها
این قطعات با گذر زمان سفت یا فرسوده میشوند و علت اصلی نشتی‌های کوچک‌اند. قیمت پایینی دارند، اما نباید نادیده‌شان گرفت.
الکترود جرقه‌زن و تشخیص شعله
الکترودها با گذر زمان خورده میشوند. اگر جرقه ضعیف شد یا شعله روشن نشد، بررسی‌شان کنید.
فیلترها و قطعات مرتبط با رسوب‌گیری
فیلتر آب ورودی و قطعات رسوب‌گیر از مبدل محافظت می‌کنند. تمیز بودن آن‌ها عمر مبدل را بالا می‌برد.
قطعاتی که معمولاً به‌دلیل استهلاک نیاز به تعویض دارند
اورینگ‌ها، الکترودها، فیلترها و گاهی سنسورها در طول سال‌ها نیاز به تعویض پیدا می‌کنند.
تفاوت قطعات مصرفی با قطعات اصلی و گران‌قیمت
قطعات مصرفی ارزان و قابل پیش‌بینی‌اند و دوره‌ی تعویض دارند. قطعات اصلی گران‌اند و تعویض‌شان معمولاً به‌دلیل خرابی است، نه استهلاک عادی.
۱۲. چگونه عمر قطعات پکیج دیواری را افزایش دهیم؟
سرویس دوره‌ای و بررسی عملکرد قطعات
سالی یکبار سرویس، قبل از شروع فصل سرما، بهترین سرمایه‌گذاری برای عمر دستگاه است.
کنترل فشار مدار گرمایش
فشار را به‌طور مرتب بررسی کنید. فشار خیلی کم یا خیلی زیاد به پمپ و مبدل آسیب می‌زند.
پیشگیری از رسوب‌گرفتگی مبدل
از فیلتر مناسب استفاده کنید و در مناطق با آب سخت، سرویس مبدل را جدی بگیرید.
بررسی پمپ و گردش آب
هواگیری منظم و گردش درست آب، فشار روی پمپ را کم می‌کند. برای لوله‌کشی درست مدار هم راهنمای لوله‌کشی رادیاتور را ببینید.
استفاده از قطعات یدکی استاندارد
قطعه‌ی ارزان و نامرغوب ممکن است چند ماه بعد دوباره خراب شود و هزینه‌ی بیشتری برای شما بسازد.
زمان مناسب برای سرویس و تعمیر تخصصی
اگر صدای غیرعادی، نشتی یا خطای تکراری دیدید، به تعویق نیندازید. تعمیر به‌موقع از خرابی زنجیره‌ای جلوگیری می‌کند.
جمع‌بندی: اگر پکیج شما قدیمی شده و خرابی‌ها پیاپی است، مقایسه‌ی هزینه‌ی قطعات با خرید پکیج نو مفید است. مدل‌هایی مثل بوتان بیتا ۲۴ یا پکیج ۲۴ کیلووات چافاژ کار را در خاجی کالا ببینید.
