عیب‌یابی پکیج دیواری؛ راهنمای جامع مشکلات، علت‌ها و روش‌های رفع خرابی

عیب‌یابی صحیح پکیج دیواری از خاموشی‌های مکرر، نوسان دمای آب و هزینه‌های تعمیر غیرضروری جلوگیری می‌کند. نشانه‌های رایج شامل روشن نشدن دستگاه، افت فشار، گرم نشدن آب یا رادیاتورها، نشتی، صدای غیرعادی و نمایش کد خطا هستند. اقدامات اولیه (بررسی فشار، برق، گاز و تنظیمات) را خودتان انجام دهید؛ تعمیر قطعات احتراق، برد یا شیر گاز نیازمند متخصص است.

۱. پکیج دیواری چگونه کار می‌کند؟

پکیج دیواری با سوزاندن گاز، آب را گرم کرده و آن را برای مصرف یا گردش در رادیاتورها تأمین می‌کند.

اجزای اصلی و وظیفه هر قطعه

برد الکترونیکی (مغز دستگاه) اطلاعات سنسورها را پردازش و فرمان صادر می‌کند. مبدل حرارتی گرمای شعله را به آب منتقل می‌کند. پمپ سیرکولاتور آب را در مدار گرمایش می‌چرخاند. شیر سه‌طرفه مسیر آب را بین مصرفی و گرمایش تغییر می‌دهد. فن و پرشر سوئیچ هوا تخلیه دود را کنترل می‌کنند. سنسورهای دما (NTC)، فلوسوئیچ/فلومتر و منبع انبساط فشار و دما را تنظیم می‌کنند. شیر گاز و جرقه‌زن احتراق را ممکن می‌سازند.

نحوه عملکرد در حالت آب گرم مصرفی

باز شدن شیر آب گرم، فلوسوئیچ را فعال می‌کند. برد فرمان روشن شدن مشعل را می‌دهد. آب سرد از مبدل عبور کرده و گرم می‌شود. سنسور دما شعله را تنظیم می‌کند تا دمای مورد نظر حفظ شود.

نحوه عملکرد در حالت گرمایش رادیاتورها

در حالت زمستانه، ترموستات محیطی یا تنظیم دما فرمان روشن شدن می‌دهد. پمپ آب را در مدار رادیاتورها می‌چرخاند. مشعل روشن شده و آب گرم به رادیاتورها می‌رود. با رسیدن به دما، مشعل خاموش می‌شود.

تفاوت پکیج تک‌مبدل و دومبدل

تک‌مبدل (بی‌ترمیک) یک مبدل دارد که هم آب مصرفی و هم آب گرمایش را مستقیماً با شعله گرم می‌کند؛ ارزان‌تر و جمع‌وجورتر است اما رسوب‌گیری بیشتری دارد. دومبدل (مونوترمیک) مبدل اصلی برای گرمایش و مبدل ثانویه (صفحه‌ای) برای آب مصرفی دارد؛ دمای پایدارتر و رسوب کمتر، اما قیمت و پیچیدگی بالاتر. در مناطق با آب سخت، دومبدل مناسب‌تر است.

۲. قبل از عیب‌یابی پکیج دیواری چه مواردی را بررسی کنیم؟

ابتدا موارد ساده را چک کنید تا از تماس غیرضروری با تعمیرکار جلوگیری شود.

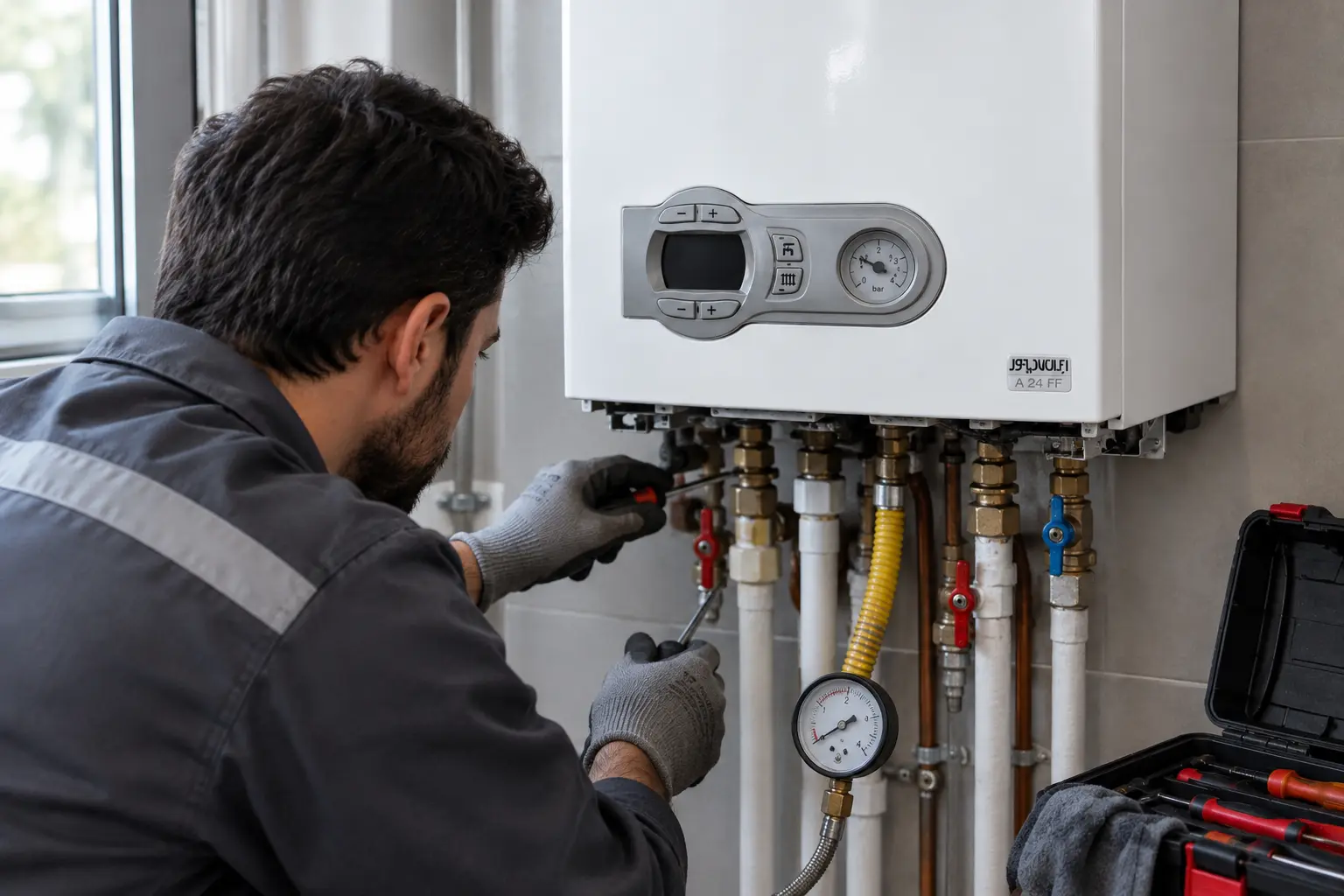

• فشار آب مدار گرمایش: روی مانومتر بین ۱ تا ۱٫۵ بار (در حالت سرد) باشد. کمتر از ۰٫۵–۰٫۸ بار معمولاً باعث خاموشی می‌شود.
• برق، نمایشگر و روشن/خاموش بودن: پریز، فیوز و کلید دستگاه را بررسی کنید.
• شیر گاز و شیرهای آب: شیر گاز باز باشد و فشار گاز کافی باشد. شیرهای ورودی آب باز باشند.
• تنظیمات دما و حالت تابستانه/زمستانه: حالت صحیح انتخاب شده و دما روی مقدار مناسب تنظیم باشد.
• کد خطای نمایش‌داده‌شده: کد را یادداشت کنید؛ مرجع اصلی دفترچه مدل دستگاه است.

۳. مشکلات رایج پکیج دیواری و روش عیب‌یابی آن‌ها

برای هر مشکل، نشانه‌ها، علت‌های احتمالی، بررسی‌های اولیه و زمان مراجعه به تعمیرکار را مشخص کنید.

۳.۱. علت روشن نشدن پکیج دیواری چیست؟

نشانه‌ها: دستگاه هیچ واکنشی ندارد یا فقط فن کار می‌کند.

علت‌ها: قطع برق یا مشکل تغذیه، فشار آب پایین، اختلال تشخیص شعله یا احتراق، خرابی برد یا سنسورها.

بررسی اولیه: برق و گاز را چک کنید، فشار را به ۱–۱٫۵ بار برسانید، دستگاه را ریست کنید.

به تعمیرکار مراجعه کنید اگر پس از این مراحل روشن نشد یا کد خطای شعله/برد ظاهر شد.

۳.۲. چرا پکیج دیواری خاموش می‌شود؟

افت فشار آب، اختلال احتراق یا تخلیه دود، فعال شدن سیستم‌های حفاظتی (ترموستات حد)، خرابی سنسورها یا برد.

بررسی: فشار را تنظیم کنید، دودکش را از نظر گرفتگی ظاهری ببینید. تکرار خاموشی نیازمند بررسی تخصصی است.

۳.۳. علت گرم نشدن آب مصرفی پکیج چیست؟

تنظیم نبودن دما، مشکل تشخیص جریان آب (فلوسوئیچ)، رسوب مبدل، اختلال شیر سه‌طرفه یا سنسور دما.

بررسی: دما را بالا ببرید، دبی آب را چک کنید. رسوب‌زدایی و تعویض قطعه کار متخصص است.

۳.۴. چرا رادیاتورها با وجود روشن بودن پکیج گرم نمی‌شوند؟

حالت زمستانه فعال نیست، هوا در رادیاتورها، فشار پایین، شیرهای رادیاتور بسته، اختلال پمپ یا گردش آب.

بررسی: حالت را تغییر دهید، رادیاتورها را هواگیری کنید، فشار را تنظیم کنید و شیرها را باز کنید. پمپ و شیر سه‌طرفه نیاز به بررسی تخصصی دارند.

۳.۵. علت افت فشار پکیج دیواری چیست؟

نشتی در مدار یا اتصالات، مشکل منبع انبساط، تخلیه از شیر اطمینان، هواگیری مکرر.

بررسی: نشتی‌های قابل مشاهده را ببینید. اگر فشار سریع می‌افتد، نشتی داخلی یا منبع انبساط را متخصص بررسی کند.

۳.۶. چرا فشار پکیج دیواری بالا می‌رود؟

افزایش طبیعی هنگام گرم شدن آب، خرابی منبع انبساط، نشتی داخلی شیر پرکن. افزایش تا حدود ۲ بار هنگام کار طبیعی است؛ بالای ۲٫۵–۳ بار یا فعال شدن مکرر شیر اطمینان غیرعادی است و نیاز به بررسی دارد.

۳.۷. علت نشتی آب از پکیج دیواری چیست؟

نشتی اتصالات و آب‌بندی‌ها، شیر اطمینان، احتمال خرابی مبدل.

محل نشتی را بدون باز کردن محفظه تشخیص دهید. نشتی داخلی یا از مبدل را به تعمیرکار بسپارید.

۳.۸. علت صدای زیاد پکیج دیواری چیست؟

هوا در مدار، رسوب و صدای جوشش، صدای غیرعادی پمپ، صدای فن یا لرزش.

صدای ملایم گردش آب طبیعی است؛ صدای تق‌تق شدید، سوت یا لرزش غیرعادی نیازمند بررسی (هواگیری یا سرویس) است.

۳.۹. چرا شعله پکیج روشن نمی‌شود؟

اختلال تأمین گاز، مشکل جرقه‌زن یا تشخیص شعله، قفل ایمنی، ایراد شیر گاز یا برد.

شیر گاز را چک کنید و ریست کنید. هرگونه دستکاری قطعات گاز خطرناک است؛ فوراً با متخصص تماس بگیرید.

۳.۱۰. علت سرد و گرم شدن آب پکیج چیست؟

نوسان دبی آب مصرفی، رسوب مبدل، اختلال سنسور دما، ناسازگاری دبی با ظرفیت دستگاه.

دبی را ثابت نگه دارید. تکرار مشکل نشان‌دهنده نیاز به رسوب‌زدایی یا بررسی سنسور است.

۳.۱۱. چرا پکیج آب را بیش از حد گرم می‌کند؟

تنظیم نامناسب دما، اختلال سنسور دما، گردش ناکافی آب، خرابی قطعات کنترلی.

دما را پایین بیاورید. اگر ادامه داشت، سنسور و گردش آب را متخصص بررسی کند.

۳.۱۲. چرا پکیج روی حالت زمستانه کار نمی‌کند؟

تنظیم نادرست حالت، مشکل ترموستات محیطی، اختلال پمپ یا شیر سه‌طرفه، ایراد مدار گرمایش.

تنظیمات را دوباره چک کنید. مشکل پمپ یا شیر سه‌طرفه تخصصی است.

۴. آموزش رفع ارور پکیج دیواری

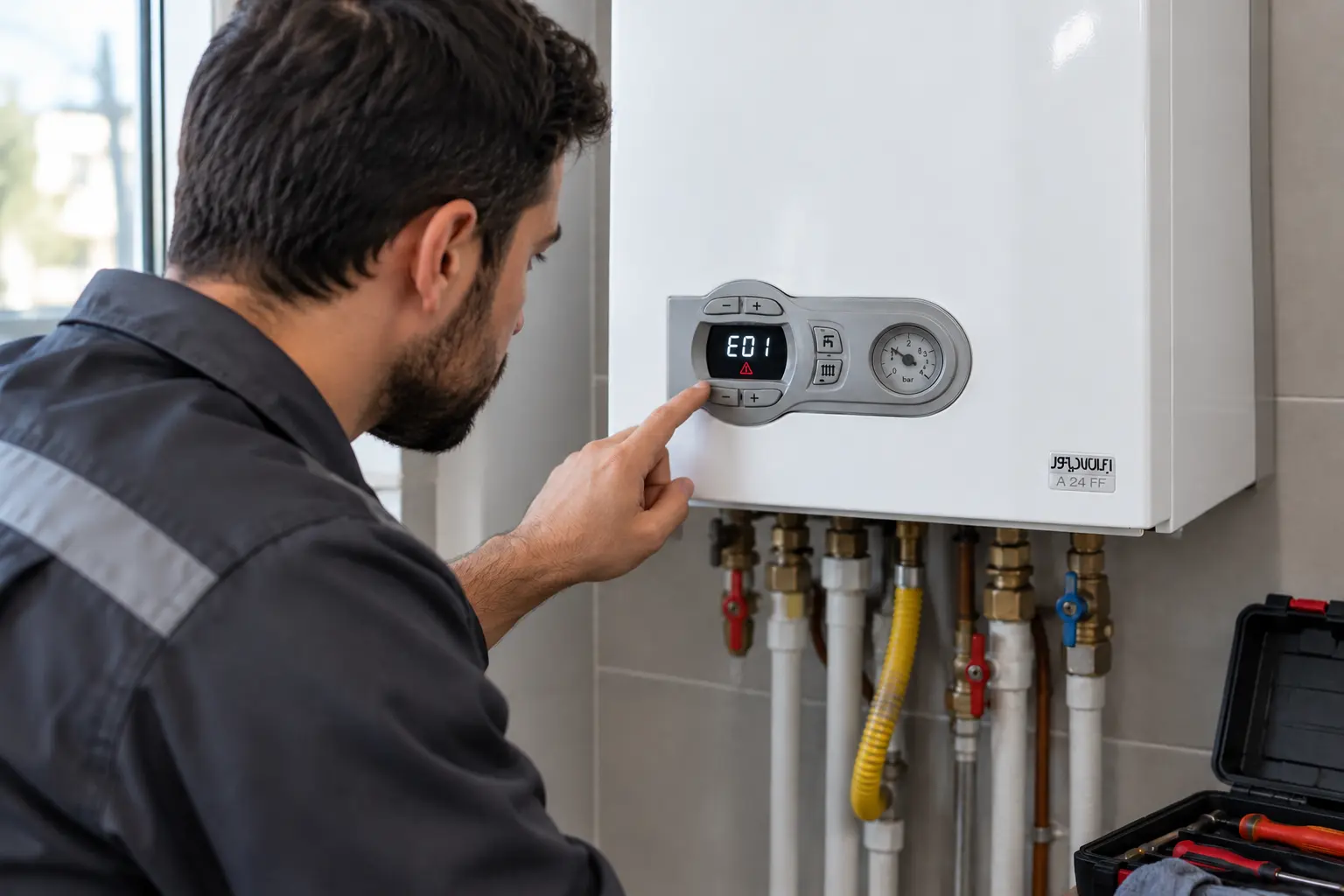

کد خطا نشان‌دهنده مشکل خاصی است که برد تشخیص داده و دستگاه را برای ایمنی خاموش یا محدود کرده است. کد را از روی نمایشگر یا الگوی چراغ‌ها یادداشت کنید. برخی خطاها (مثل افت فشار) توسط کاربر قابل رفع‌اند؛ خطاهای احتراق، فن، برد و سنسورها تخصصی‌اند.

ریست کردن (قطع و وصل برق یا دکمه ریست) گاهی خطای موقت را پاک می‌کند، اما تکرار ریست راهکار مناسبی نیست و می‌تواند مشکل اصلی را پنهان کند یا ایمنی را به خطر بیندازد.

۵. جدول ارورهای پکیج دیواری بر اساس برند

کدهای خطا بین برندها و حتی مدل‌های یک برند متفاوت‌اند. همیشه دفترچه راهنمای مدل خود را مرجع قرار دهید.

۵.۱. جدول کدهای خطای پکیج ایران رادیاتور

(مدل‌های دیجیتال سری L/K: کد E؛ مدل‌های آنالوگ: ترکیب چراغ‌های LED مانند ۴۰-۷۰)

۵.۲. جدول کدهای خطای پکیج بوتان

(مدل‌های دیجیتال مانند پرلا: E یا A؛ مدل‌های آنالوگ با چراغ)

۵.۳. جدول کدهای خطای پکیج بوش

کدهای رایج شامل EA (عدم تشکیل شعله)، CE (فشار پایین)، C1/C4/C6 (مشکلات فن)، A7 (سنسور NTC آب مصرفی)، E9 (ترموستات حد) هستند. جزئیات دقیق به مدل (کامفورت، کلاسیک، یورو و غیره) بستگی دارد و باید از دفترچه یا سرویسکار مجاز پرسیده شود.

۵.۴. جدول کدهای خطای سایر برندها

برای برندهای دیگر (لورچ، آریستون و غیره) به دفترچه مدل مراجعه کنید؛ الگوهای مشابه (فشار، شعله، فن، سنسور) رایج است.

۵.۵. چگونه از روی مدل دستگاه، معنی دقیق کد خطا را پیدا کنیم؟

مدل دقیق روی بدنه یا دفترچه را پیدا کنید و کد را در راهنمای همان مدل جستجو کنید. کدهای عمومی راهنما هستند اما مرجع نهایی دفترچه سازنده است.

۶. عیب‌یابی پکیج بوتان

مشکلات رایج: افت فشار (E04)، عدم شعله (E01/A01)، مشکل فن (E03)، سنسورهای NTC.

روشن نشدن: برق، گاز و فشار را چک کنید. افت فشار و گرم نشدن آب اغلب با تنظیم فشار یا رسوب مرتبط است. ارورها را یادداشت و طبق جدول عمل کنید. برای جزئیات مدل‌ها و قیمت پکیج بوتان به راهنمای خرید مراجعه کنید. تعمیر تخصصی زمانی ضروری است که خطاهای شعله، فن یا برد تکرار شوند یا بوی گاز حس شود.

۷. عیب‌یابی پکیج ایران رادیاتور

مشکلات رایج: افت فشار (E1 یا ۴۰-۷۰)، عدم شعله (E2)، گرمای بیش از حد (E8/E81)، فن (E50/E51).

روشن نشدن شعله: گاز و جرقه‌زن را بررسی اولیه کنید. افت فشار و مشکلات گرمایش با تنظیم فشار و هواگیری قابل بررسی‌اند. چراغ‌های هشدار یا کد E را یادداشت کنید. اطلاعات مدل و قیمت را در قیمت پکیج ایران رادیاتور ببینید. در صورت تکرار خطا یا مشکل احتراق با تعمیرکار تماس بگیرید.

۸. قطعات مهم پکیج دیواری و نقش آن‌ها در خرابی‌ها

• پمپ سیرکولاتور: گردش آب؛ خرابی باعث سرد ماندن رادیاتورها یا جوشیدن می‌شود.
• مبدل حرارتی اصلی و ثانویه: انتقال گرما؛ رسوب باعث گرم نشدن یا نوسان دما می‌شود.
• منبع انبساط: جذب انبساط آب؛ خرابی باعث افت یا افزایش فشار مکرر می‌شود.
• سنسورهای دما و فلوسوئیچ/فلومتر: اندازه‌گیری دما و جریان؛ خرابی باعث خطای دما یا روشن نشدن می‌شود.
• شیر سه‌طرفه: تغییر مسیر آب؛ اختلال باعث گرم نشدن رادیاتور یا آب مصرفی می‌شود.
• برد الکترونیکی: کنترل کل سیستم؛ خرابی باعث رفتارهای نامنظم یا کد خطا می‌شود.
• فن، پرشر سوئیچ هوا و سیستم تخلیه دود: ایمنی احتراق؛ مشکل باعث قفل ایمنی می‌شود.
• شیر گاز، جرقه‌زن و الکترود تشخیص شعله: احتراق؛ هرگونه ایراد خطرناک است و فقط توسط متخصص رفع شود.

این توضیحات برای درک ارتباط نشانه با قطعه است؛ تعمیر قطعات داخلی کار تخصصی و پرخطر است.

۹. کدام مشکلات پکیج را خودمان می‌توانیم بررسی کنیم؟

بررسی فشار مطابق دفترچه، کنترل تنظیمات دما و حالت تابستانه/زمستانه، ثبت کد خطا از نمایشگر، بررسی ظاهری نشتی‌های قابل مشاهده.

کارهایی که نباید بدون تخصص انجام داد: باز کردن محفظه، دستکاری قطعات گاز یا احتراق، تعمیر برد، رسوب‌زدایی داخلی بدون ابزار مناسب.

۱۰. چه زمانی تعمیر پکیج دیواری را به متخصص بسپاریم؟

بوی گاز یا احتمال نشت گاز، نشتی آب از داخل دستگاه یا افزایش فشار غیرعادی، تکرار خطای احتراق یا خاموشی مداوم، خرابی احتمالی برد، شیر گاز یا قطعات احتراق، نشانه‌های خطرناک در سیستم دودکش و تخلیه محصولات احتراق. در این موارد دستگاه را خاموش کرده و با سرویسکار مجاز تماس بگیرید.

۱۱. روش‌های پیشگیری از خرابی پکیج دیواری

سرویس دوره‌ای سالانه، کنترل منظم فشار مدار گرمایش (۱–۱٫۵ بار)، بررسی نشتی‌ها و اتصالات، رسوب‌زدایی در صورت نیاز توسط متخصص، رعایت دستورالعمل سازنده در شروع فصل سرما (هواگیری و تنظیم فشار). برای انتخاب مدل مناسب و نکات خرید به راهنمای خرید پکیج دیواری مراجعه کنید.

جمع‌بندی؛ چگونه خرابی پکیج دیواری را اصولی عیب‌یابی کنیم؟

ابتدا فشار، برق، گاز و تنظیمات را بررسی کنید و کد خطا را یادداشت نمایید. به جدول خطاهای مدل دستگاه مراجعه کنید و فقط اقدامات ایمن را انجام دهید. در صورت تکرار مشکل، بوی گاز، نشتی داخلی یا خطاهای مربوط به احتراق و برد، دستگاه را خاموش کرده و به تعمیرکار متخصص بسپارید. سرویس دوره‌ای بهترین راه پیشگیری است. اگر تعمیر اقتصادی نباشد، از پکیج‌های دیواری موجود در سایت انتخاب کنید.
